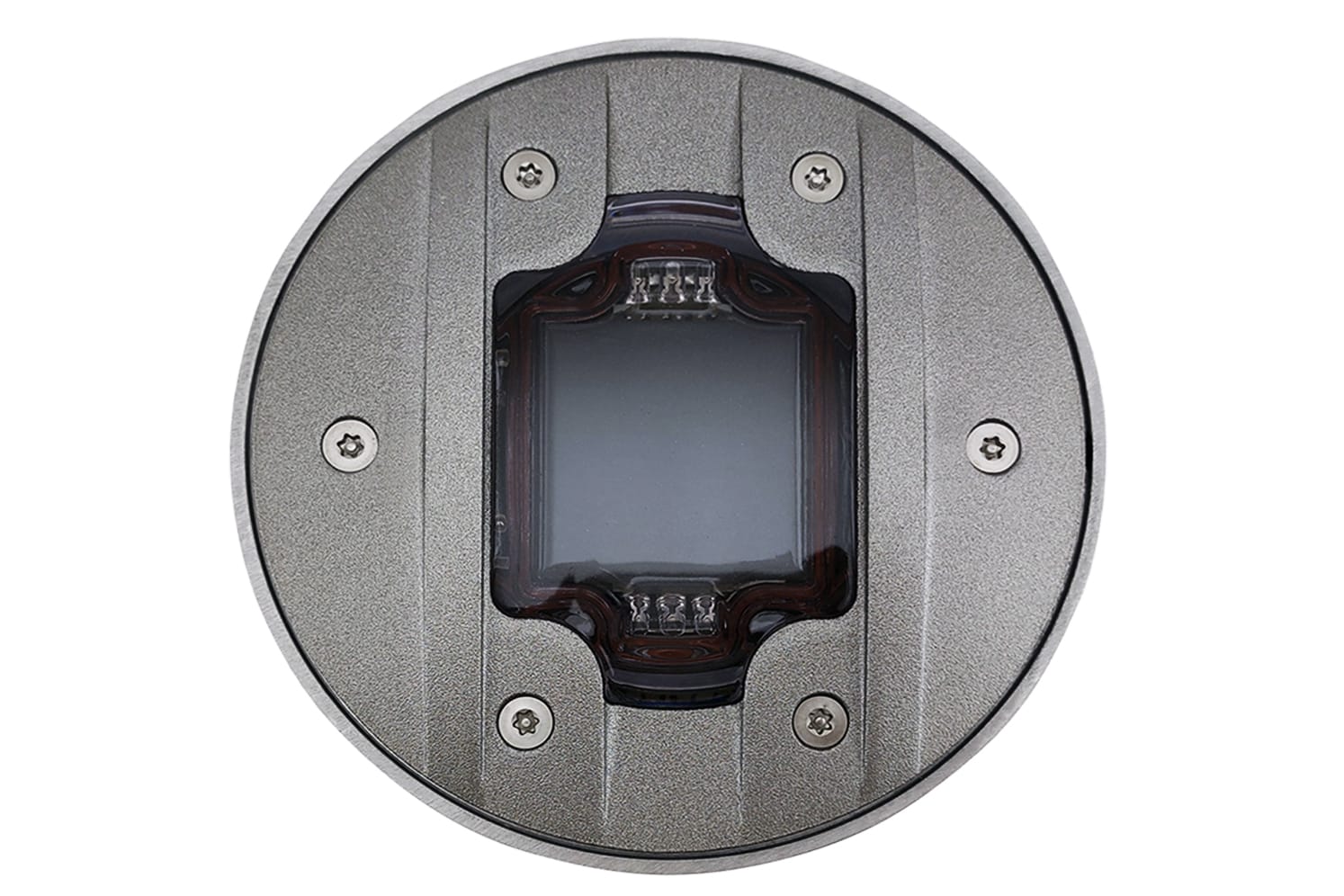

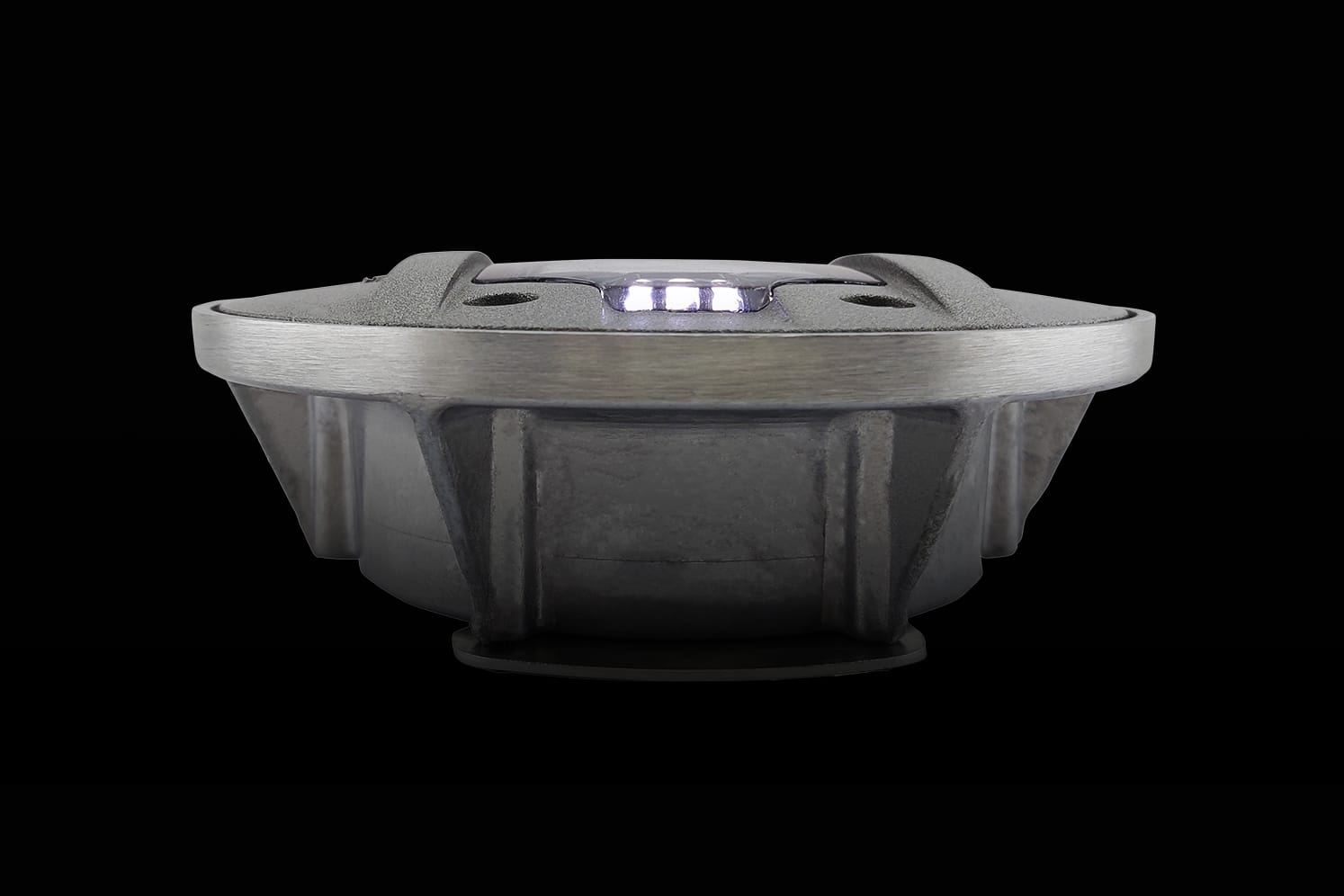

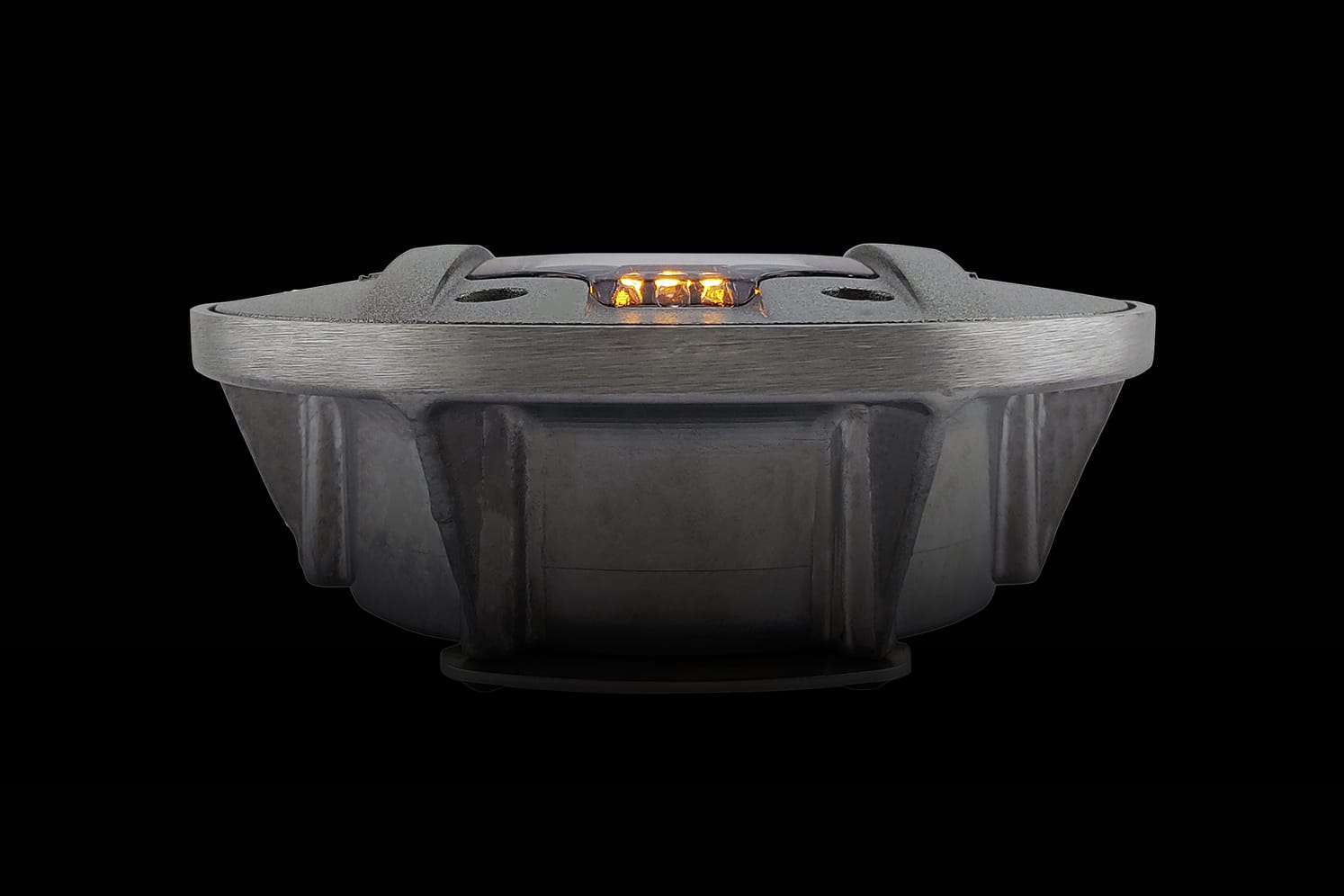

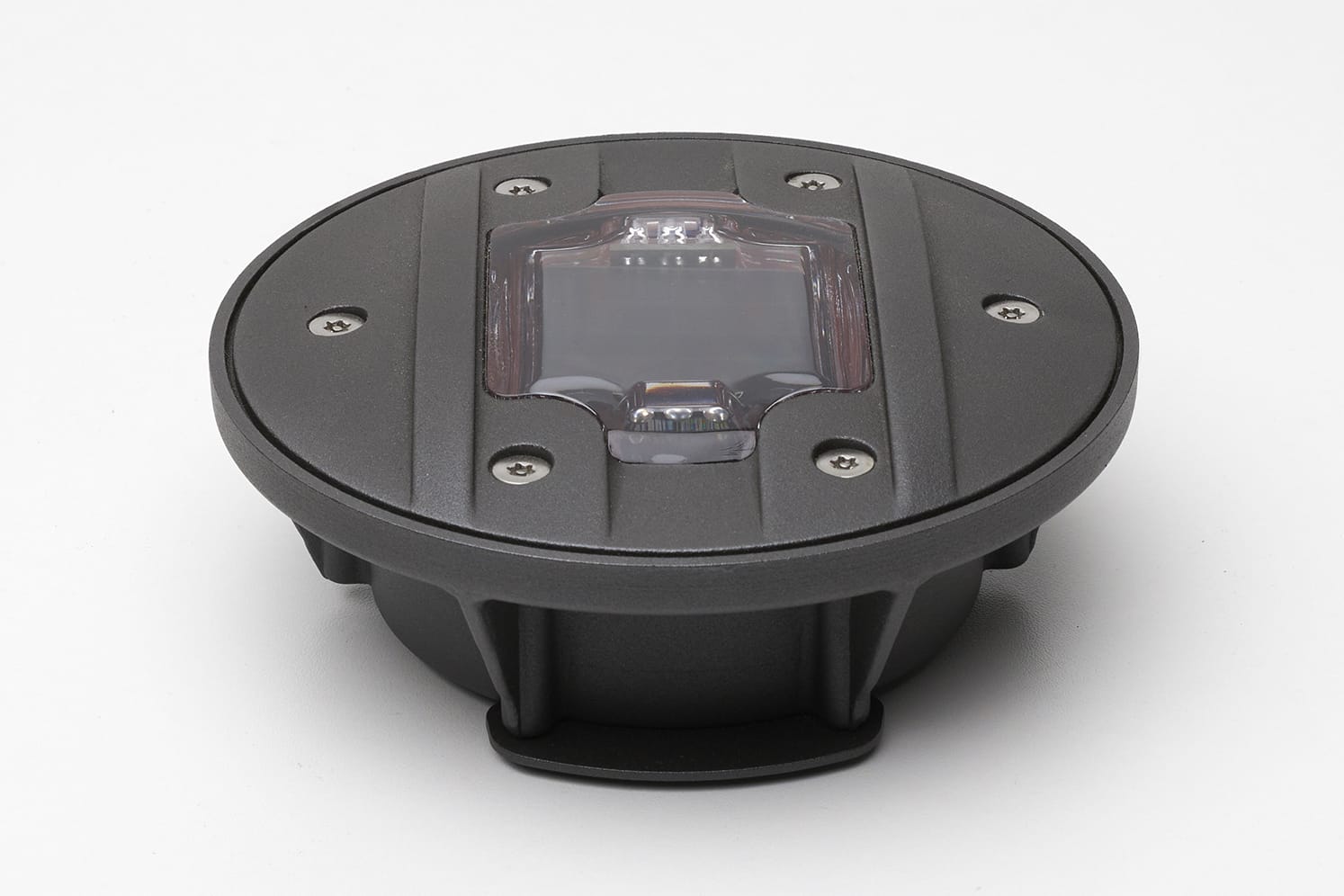

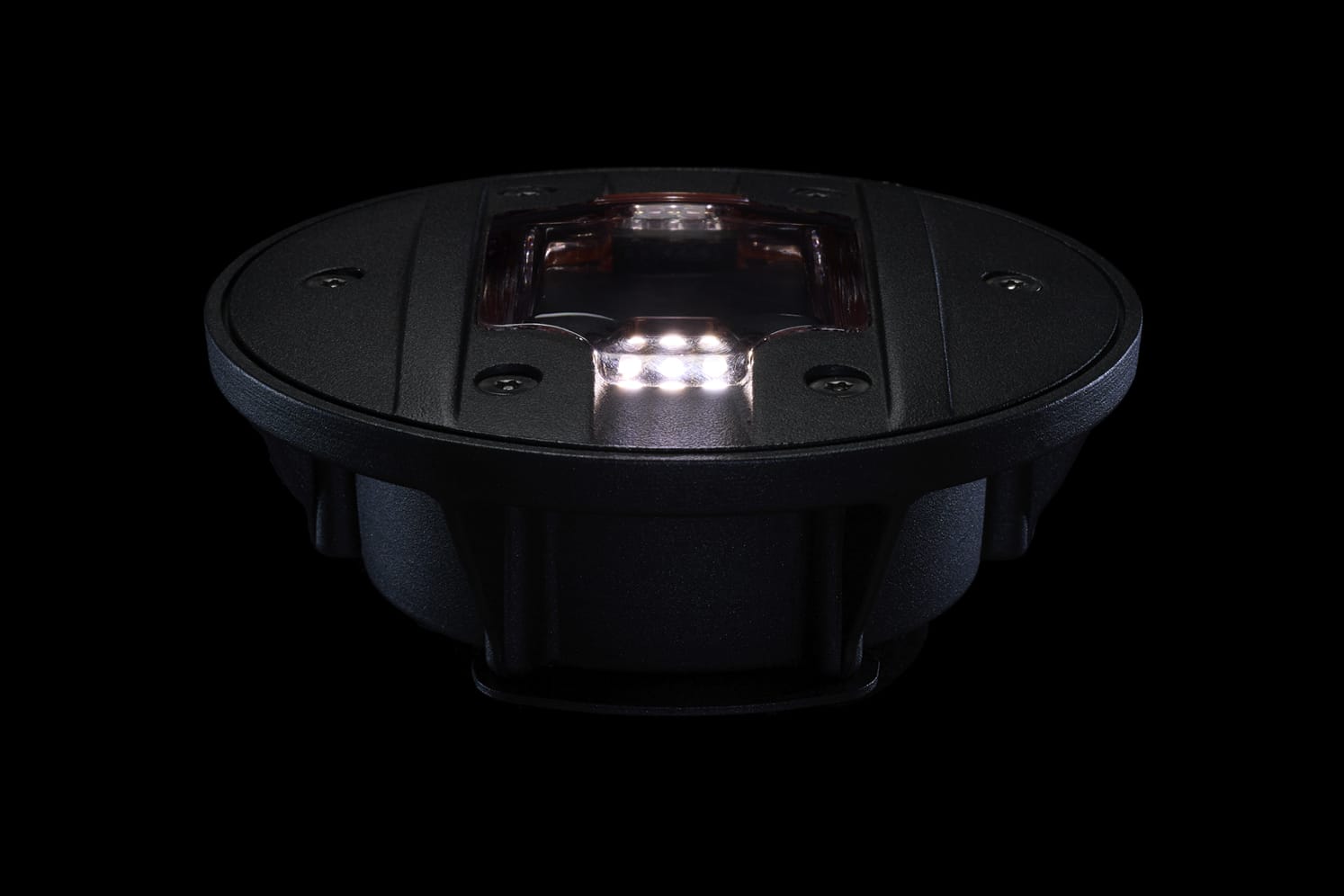

Plot solaire aluminium avec GPS
Grâce à sa technologie GPS intégrée, le plot solaire encastré ECO-160 A (ALU) de dernière génération permet un clignotement synchronisé de tous les plots solaires sur un même site. Conception mécanique adaptée aux trafics exigeants avec 2 arceaux de protection du module solaire et faible saillie. Maintenance aisée.
Applications
Ecoquartier, Giratoire, Parking, Passage piéton, Piste cyclable, Route / Voie rapide
Résistance
Standards
Couleurs LED
Balisage
1 LED, 2 LED, 3 LED, 4 LED, 5 LED, 6 LED, Fixe, Clignotant synchronisé
Personnalisation
Capot aluminium, Capot anodisé, Capot thermolaqué (RAL au choix), Capot brillant, Capot mat
Recyclage
Certifications
CARACTÉRISTIQUES TECHNIQUES
Dimensions et poids
Diamètre supérieur : 160 mm.
Hauteur totale : 57 mm.
Profondeur d’encastrement : 47 mm.
Saillie hors chaussée : 0 mm aux extrémités / 10 mm au centre.
Poids : environ 1,1 Kg.
Matériaux
Aluminium (capot + cuve), Polycarbonate (module optique), Silicium (module photovoltaïque),
Recyclage pris en charge par ECOSYSTEM.
Stockage de l’énergie
1. Condensateur.
2. Accumulateur Ni-Mh. (Obligatoire pour clignotement synchronisé par GPS).
Maintenance

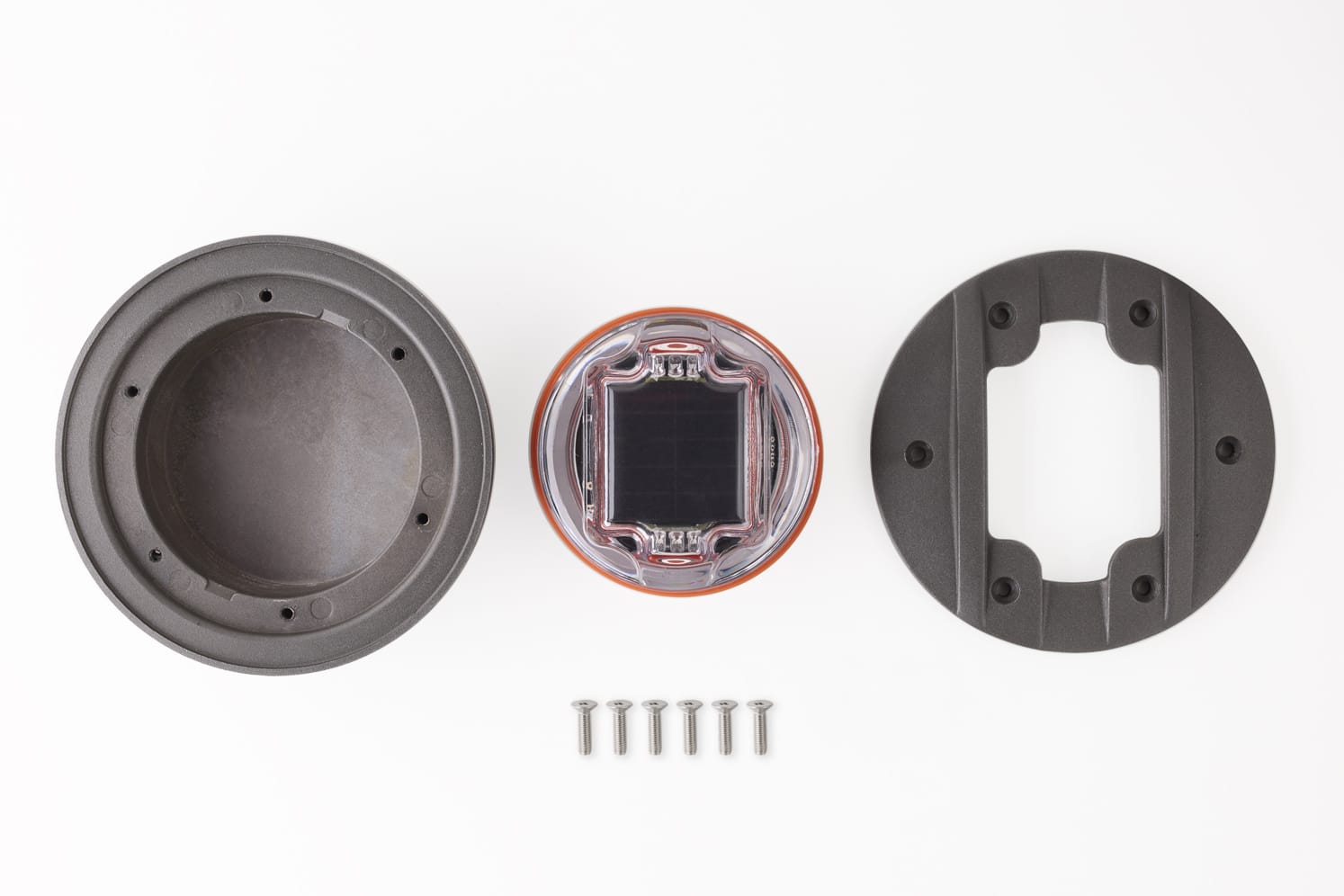

Remplacement du module LED solaire par les 6 vis du capot.
Températures d’utilisation
-30°C à +85°C.
Indices de protection
IP 68 (étanchéité).
IK 10 (résistance à l’impact).
Résistance à la pression
Plot adapté au passage de poids lourds 40 tonnes.
CARACTÉRISTIQUES LUMINEUSES
Balisage unidirectionnel ou bidirectionnel, 1 à 3 LED par côté. Mode fixe ou clignotant (2.5 flashs / seconde). Option GPS pour la synchronisation du clignotement entre les plots et sans aucun câblage (1 flash par seconde ±10%).

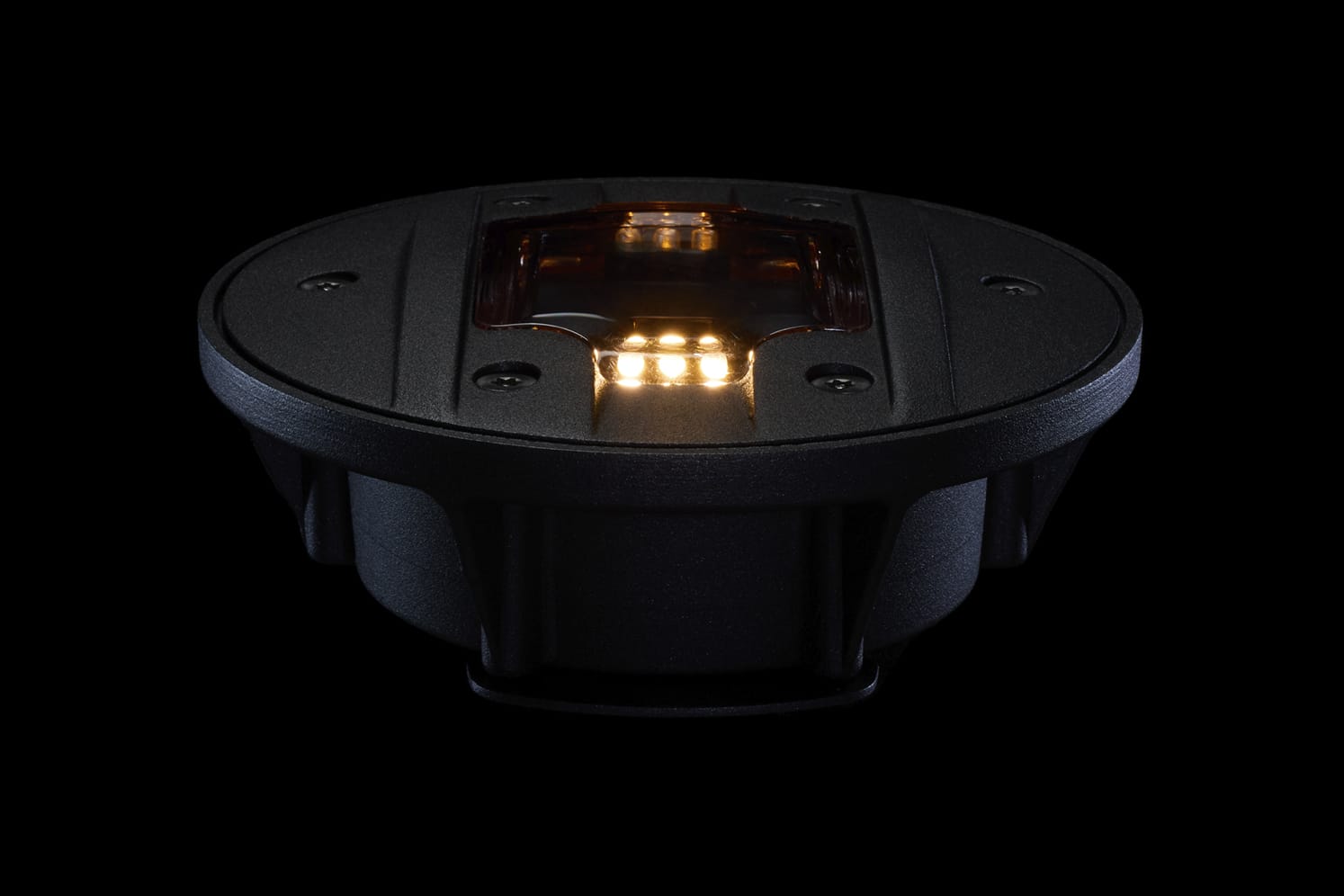

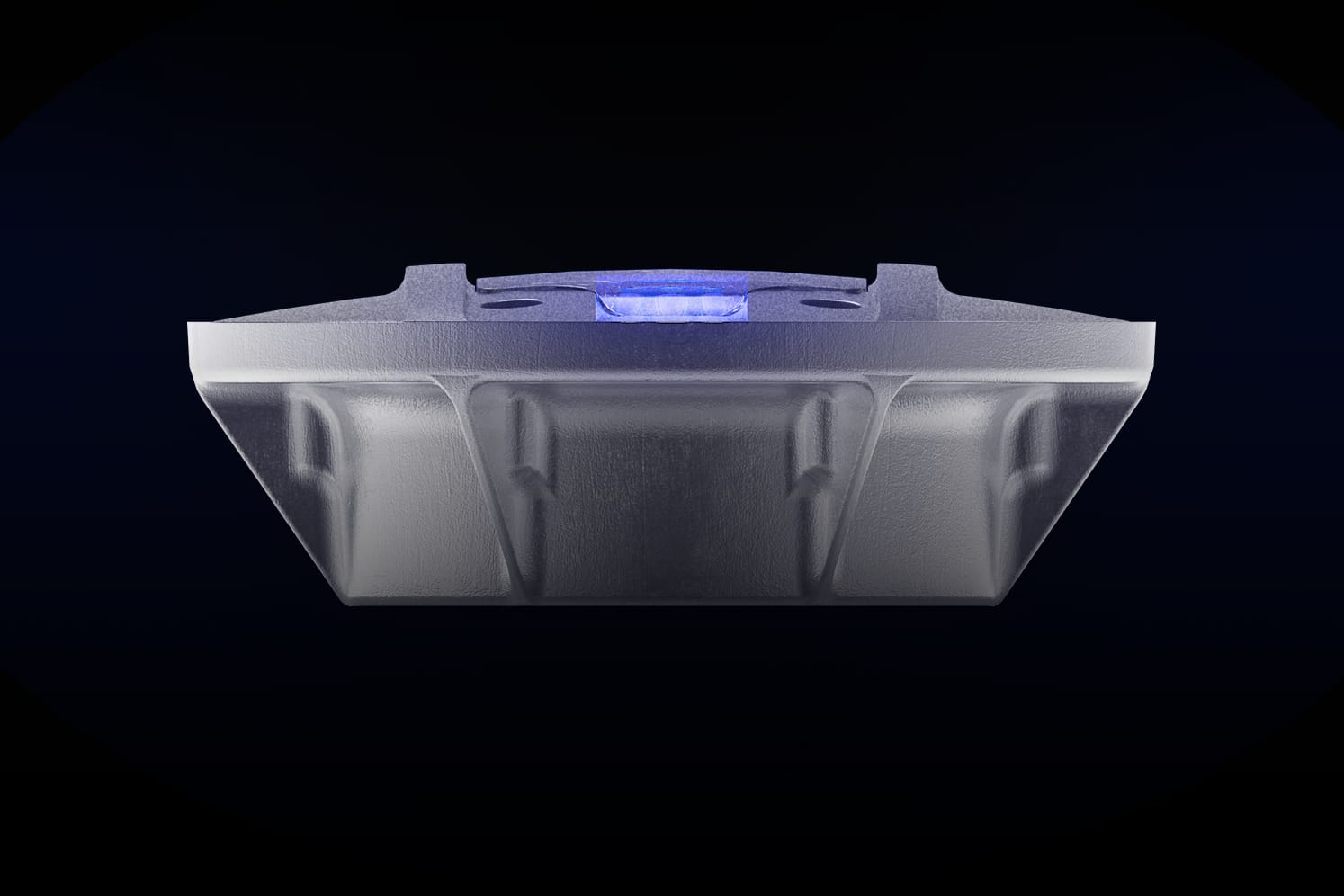

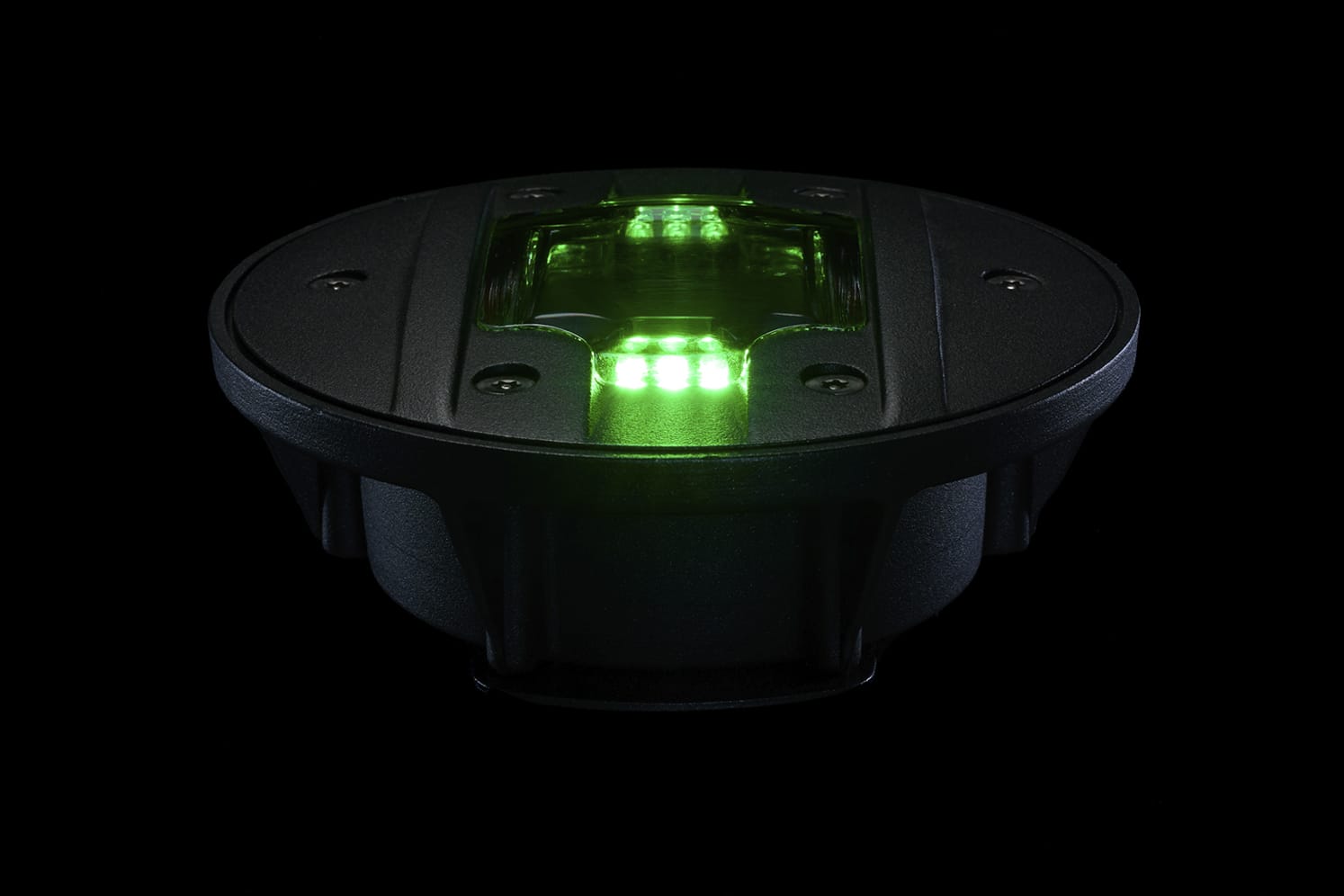

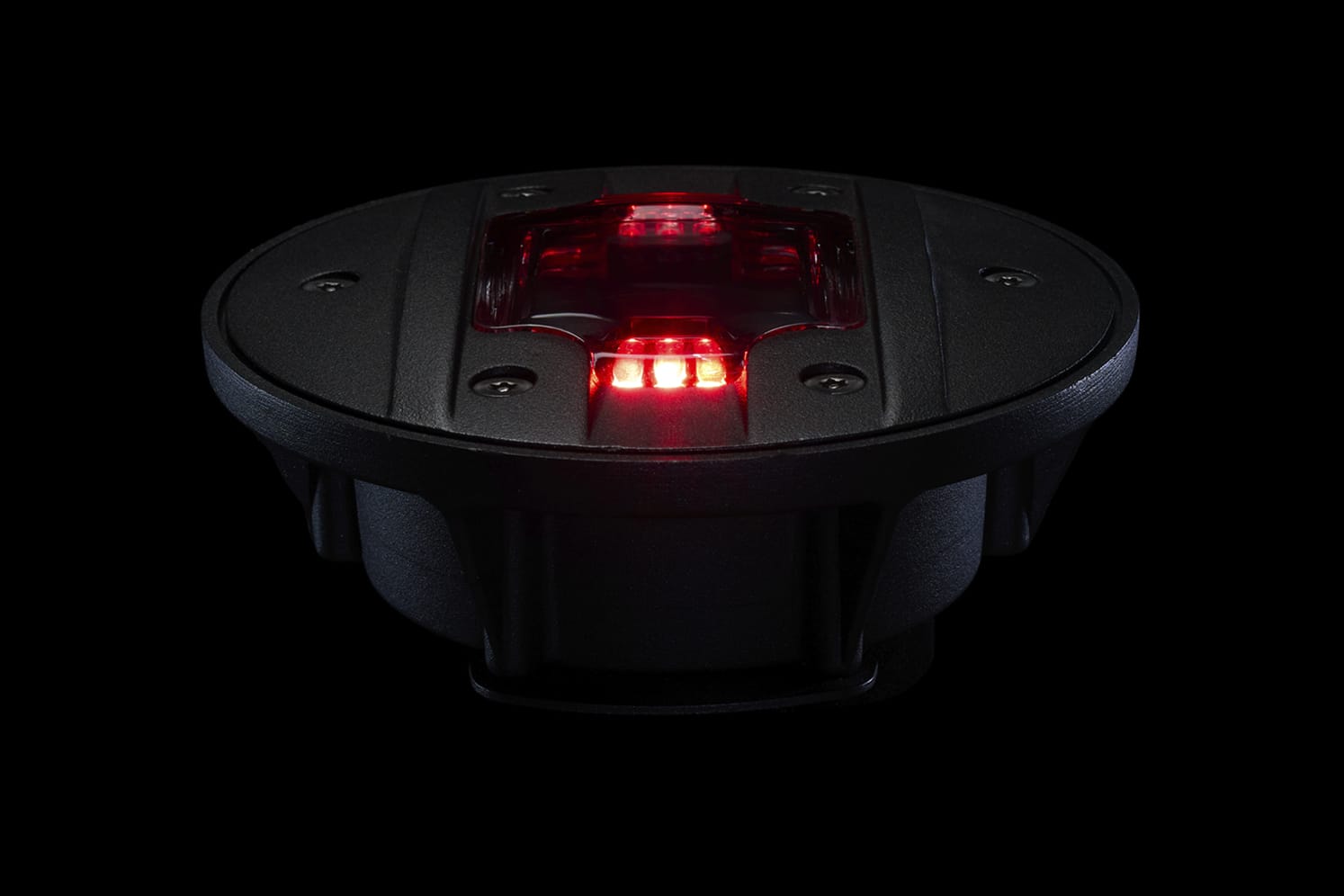

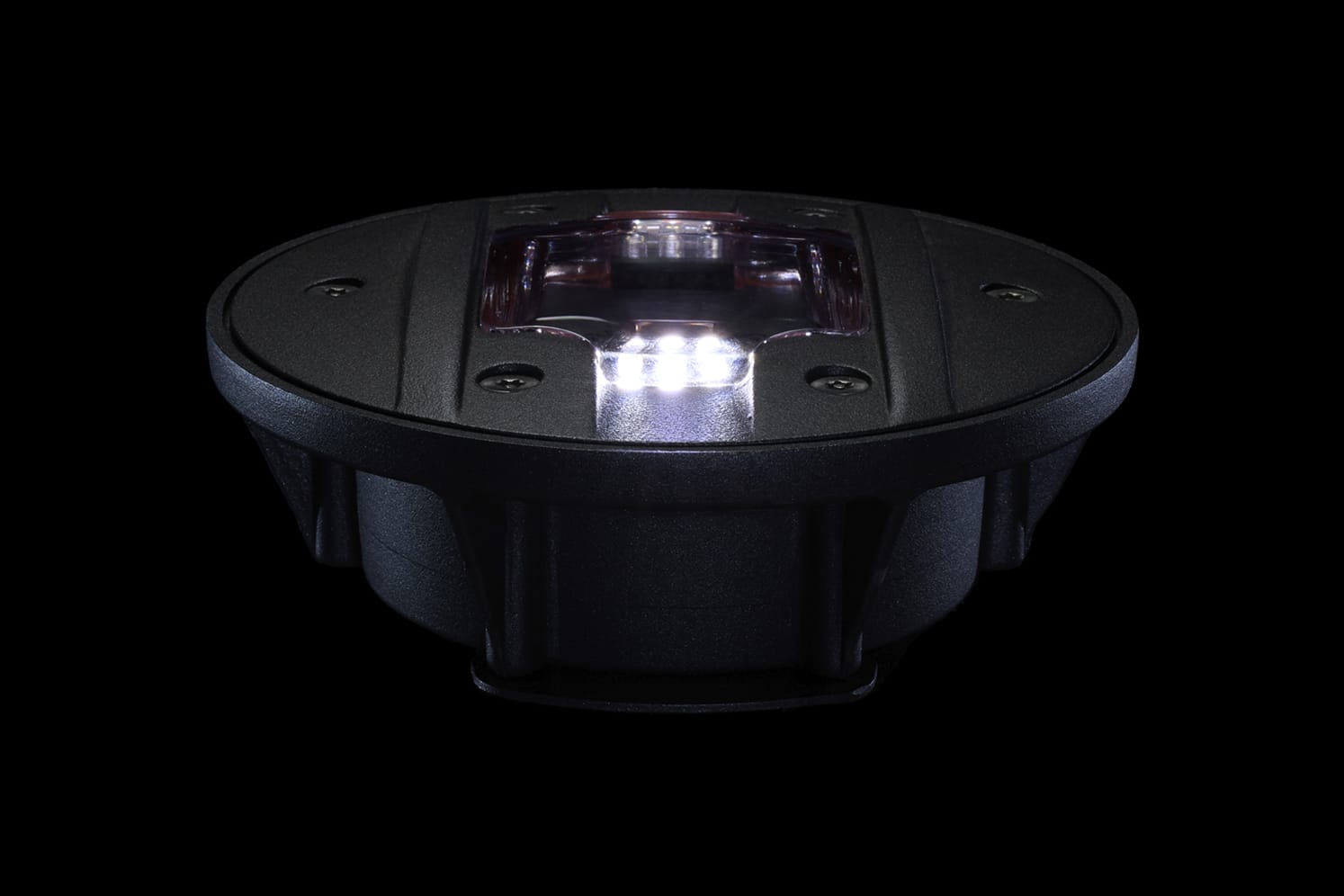

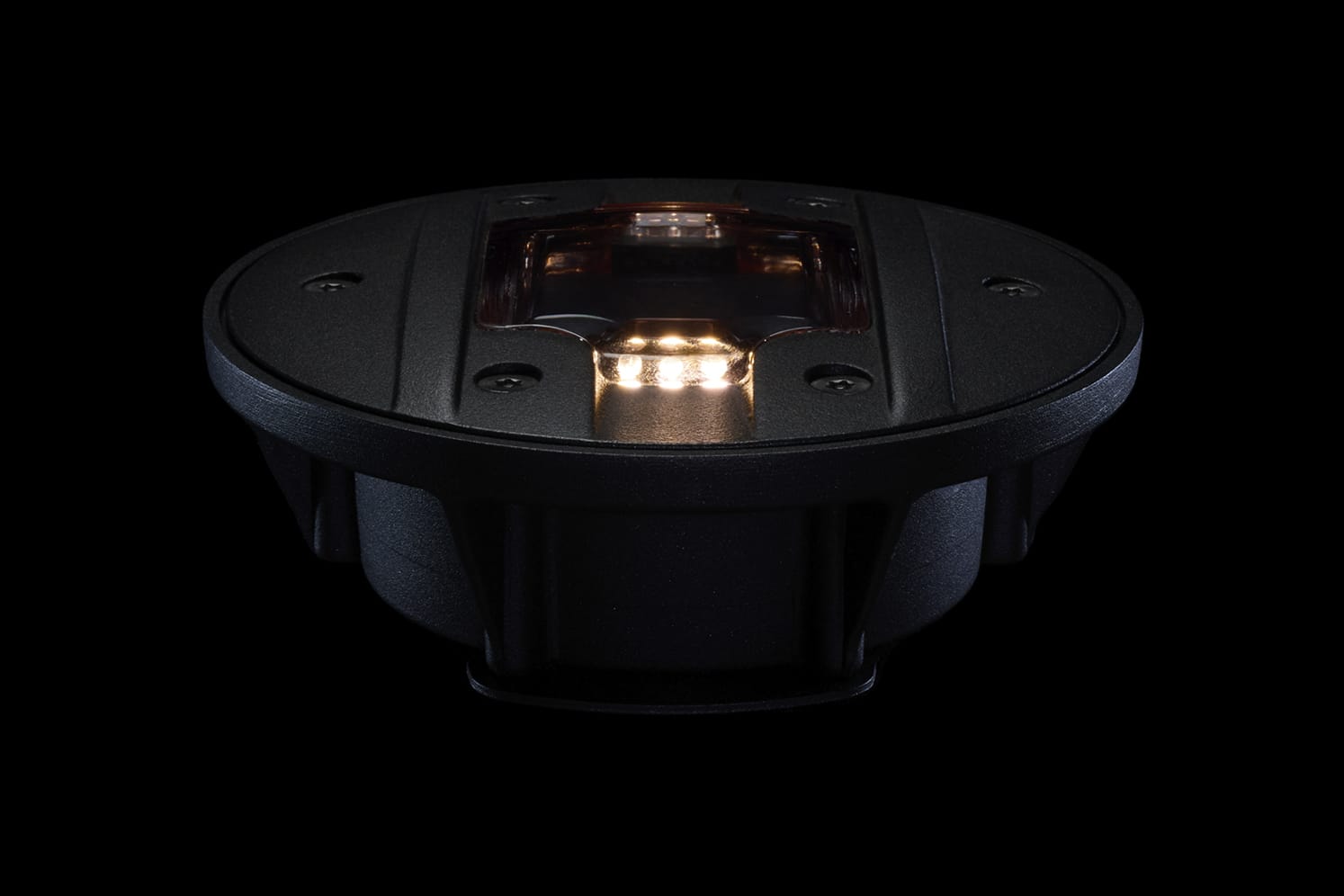

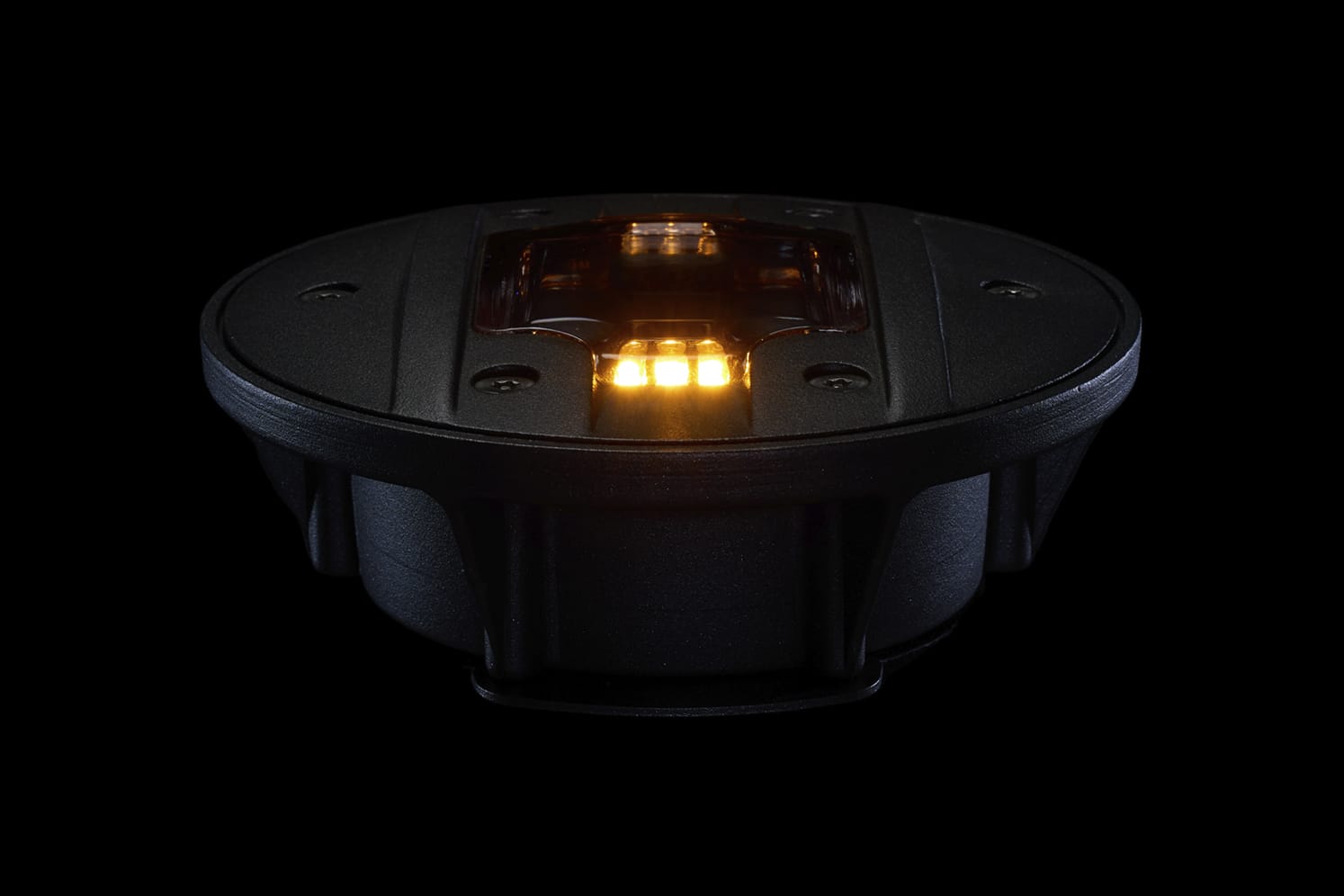

Coloris LED : blanc 2700K, blanc 3000K, blanc 4000K, blanc 6500K, bleu, vert, rouge, ambre.
PERSONNALISATION

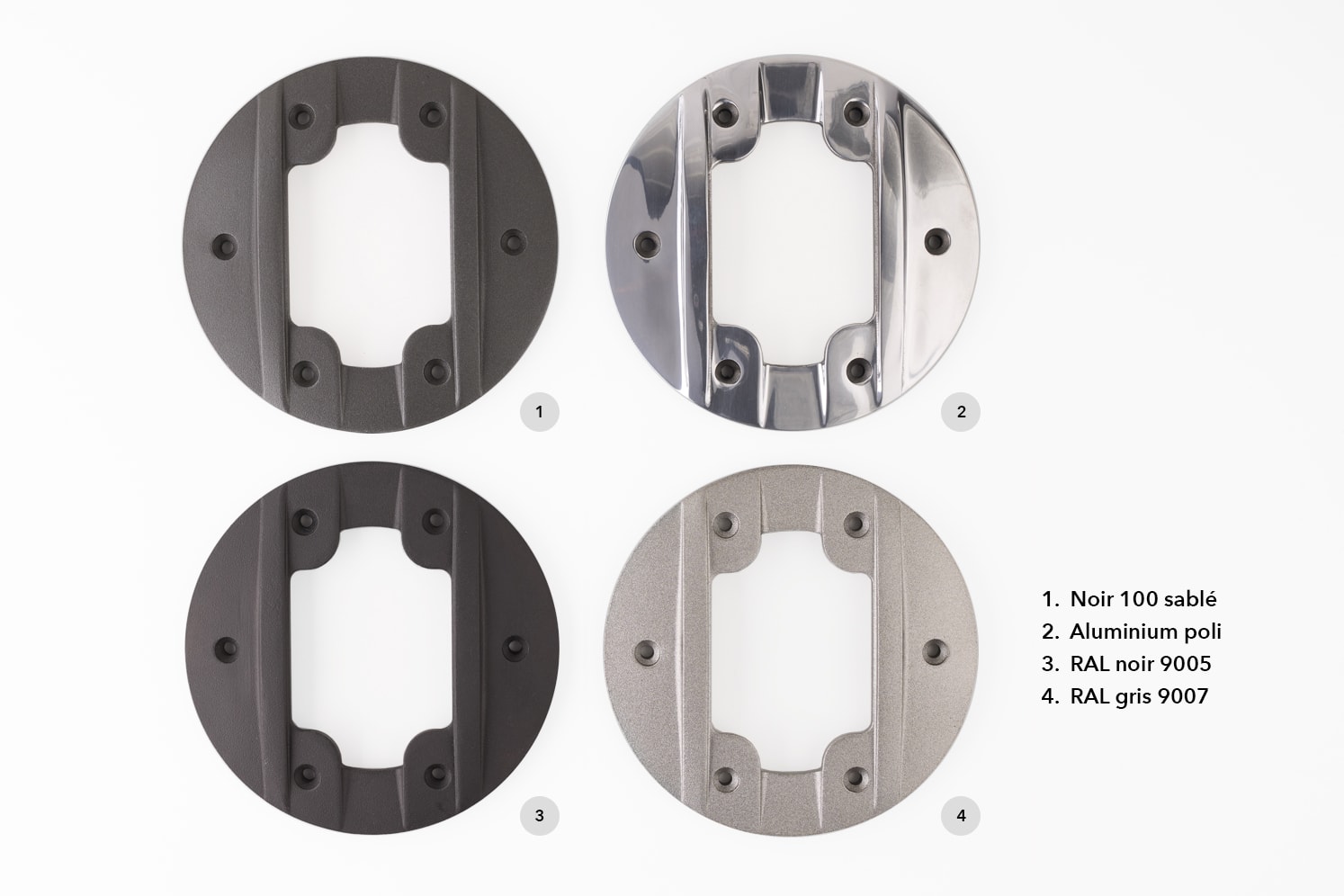

Capot aluminium, anodisé, thermolaqué (RAL au choix), brillant, mat.
Installation
Choix de la colle – Pour une installation sur un site où des véhicules sont amenés à circuler sur les plots, nous préconisons l’utilisation des colles Sikadur 30 ou Sikadur 42. L’installation doit se faire à des températures adaptées et en respectant le temps de séchage avant la remise en circulation (voir notice de la colle). Tout autre choix de colle engage l’installateur.

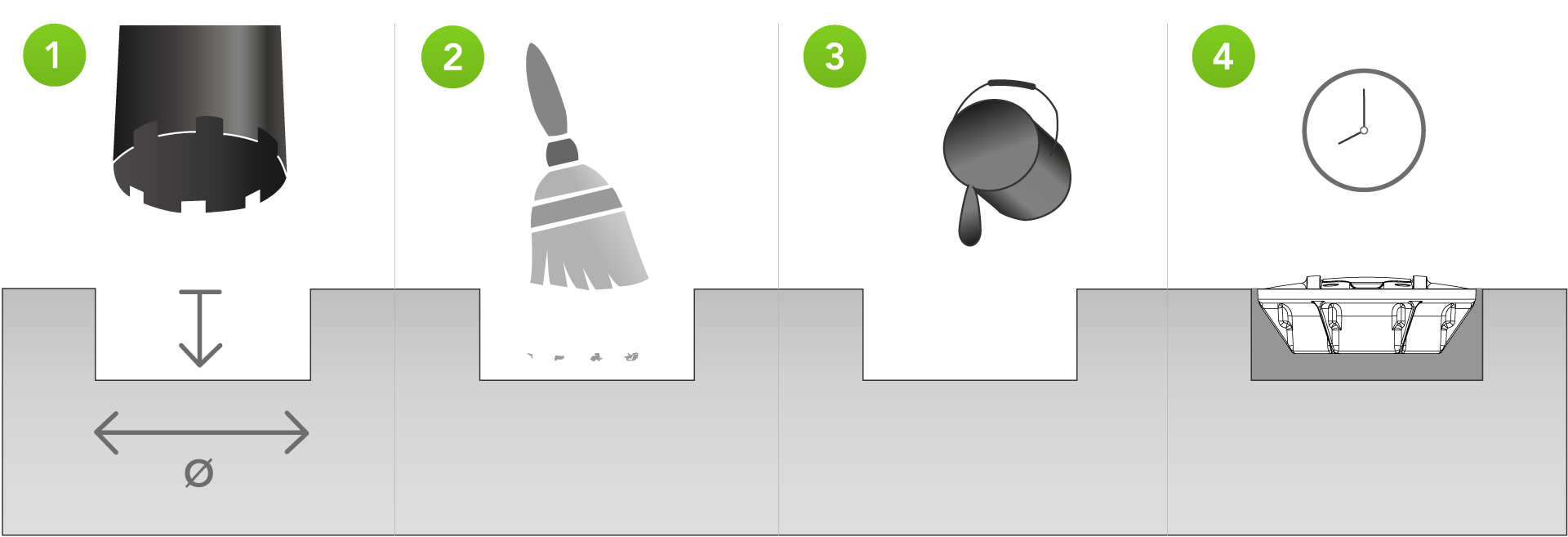

1 – Après avoir repéré l’emplacement des plots, faire un carottage circulaire de diamètre minimum 170 mm et de profondeur minimum 70 mm. Les ailettes de pose ne sont utilisables que pour des carottages de 174 mm maximum.
2 – Brosser et nettoyer soigneusement le trou afin d’enlever toutes les poussières et traces d’humidité qui réduiraient l’efficacité de la colle.

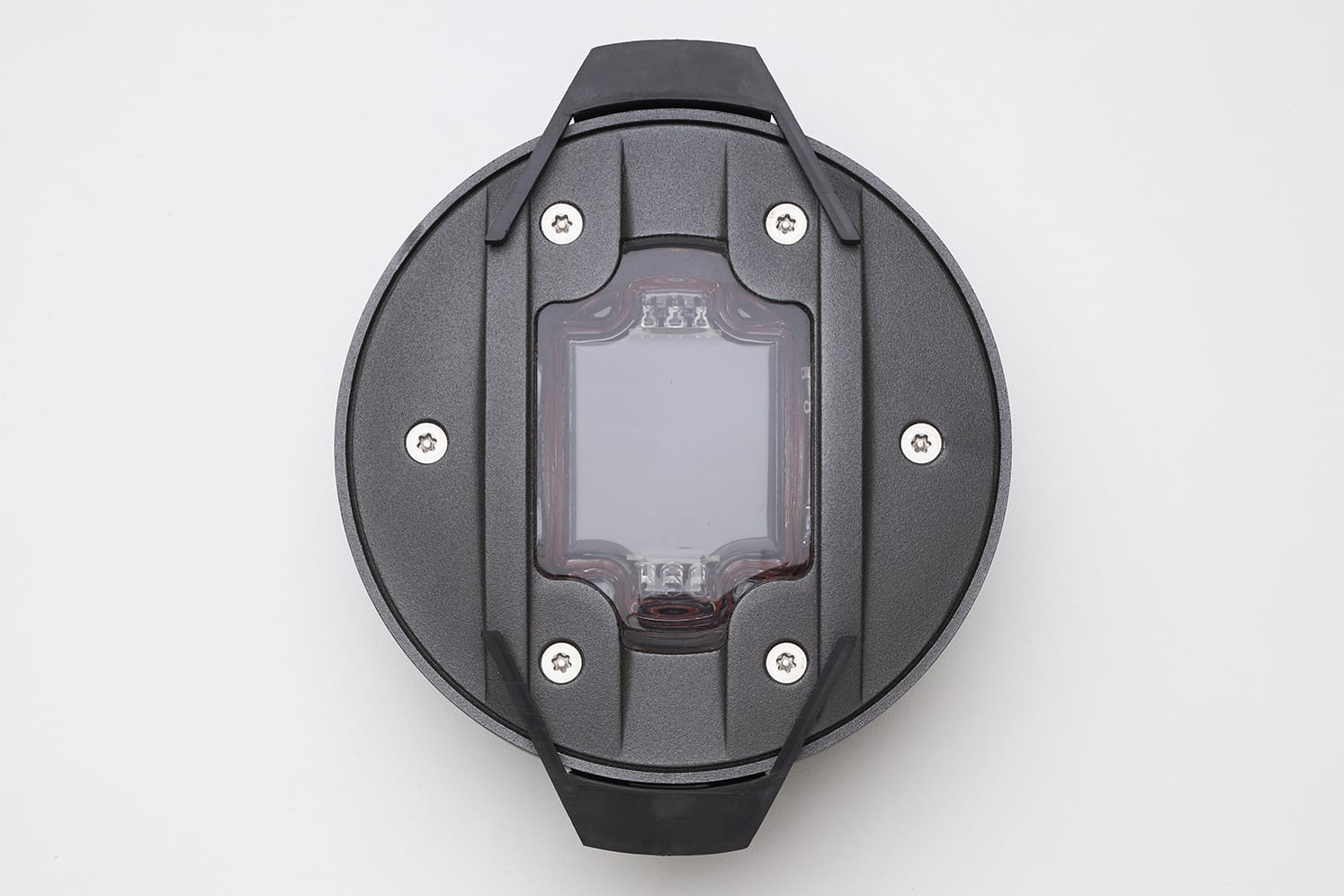

3 – Remplir le trou avec suffisamment de produit de scellement : après avoir installé les ailettes d’aide à la pose sur le plot, insérer celui-ci dans le carottage. La colle doit remonter jusqu’au niveau affleurant du sol lorsque les ailettes viennent reposer sur le bord du trou. Veiller à l’orientation des LED lors de cette étape.
4 – Maintenir un poids sur le plot et laisser prendre le scellement suffisamment longtemps avant toute sollicitation mécanique. Penser à lisser le joint pour une installation soignée. Une fois le scellement sec et robuste, casser les ailettes de pose afin de retirer la partie émergente.
Remarque – Tout le long de ces opérations, veiller à garder propre et à protéger le module solaire et les LED.
Le non respect de ces consignes est susceptible de suspendre l’application de la garantie.
Durée de vie et garantie
STOCKAGE DE L’ENERGIE
a. Condensateur : durée de vie moyenne supérieure à 10 ans. Garantie 2 ans*
b. Accumulateur Ni-Mh : durée de vie moyenne supérieure à 7 ans. Garantie 2 ans*

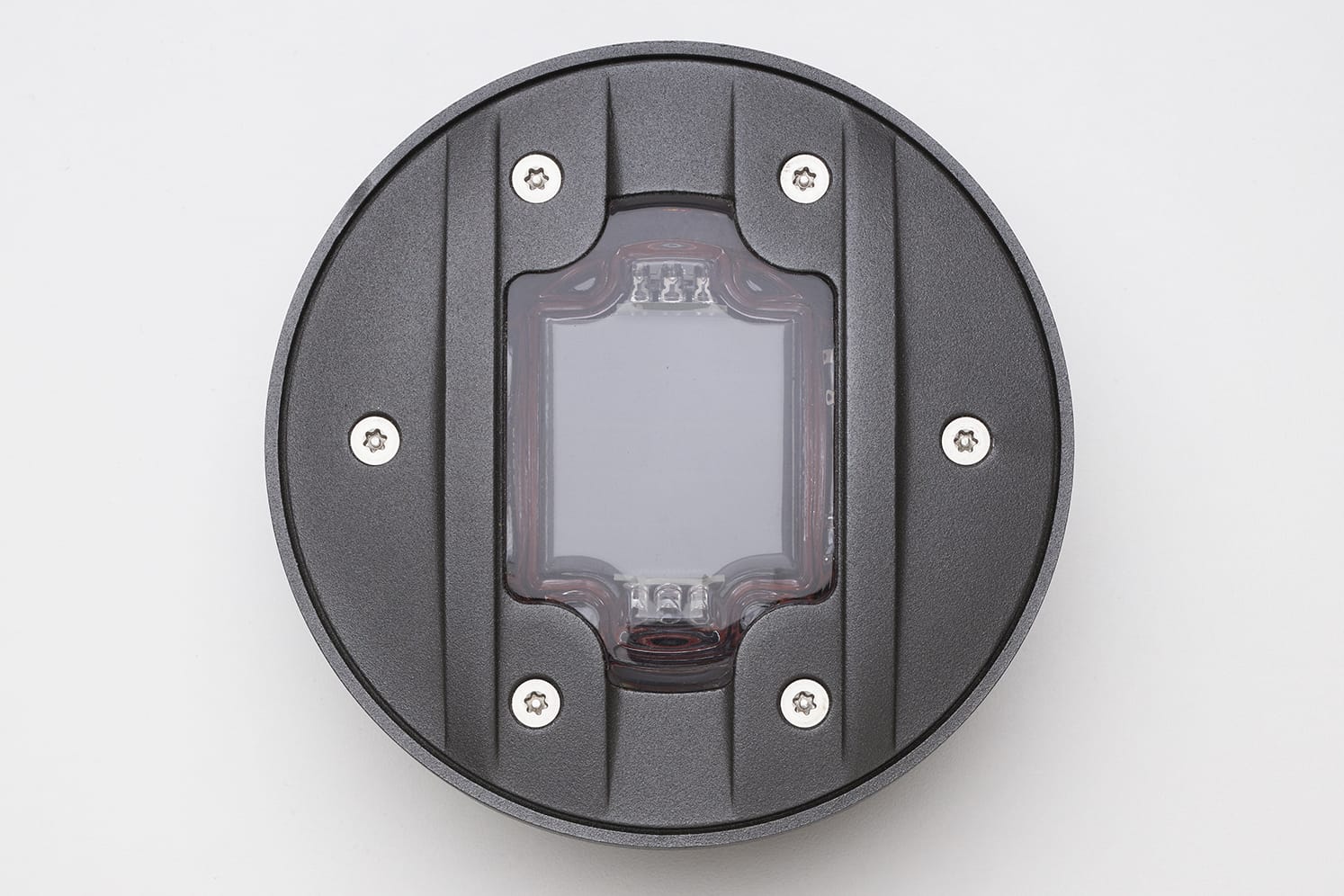

Maintenance aisée par les 6 vis du capot aluminium sans desceller la cuve encastrée.
* La garantie s’applique en cas d’arrêt définitif du système lumineux autonome dans le cadre d’une utilisation normale et d’une installation conforme à nos recommandations. Elle consiste à remplacer l’élément défaillant par un article identique ou équivalent, sous condition de retour chez ECO-INNOV pour analyse. Les frais d’intervention sur site ne sont pas inclus. Les dégâts mécaniques ne sont pas couverts.
Il est recommandé d’installer nos équipements solaires sur des sites bénéficiant d’une bonne exposition lumineuse pour un fonctionnement optimal.
RecyclageECO-INNOV est adhérent fondateur de la filière de recyclage dédiée aux DEEE* Pro et gérée par l’éco-organisme ECOSYSTEM. Nous finançons la reprise des matériels électroniques de sécurité, d’éclairage et de régulation usagés de nos clients afin de satisfaire à nos obligations légales et de permettre à nos clients de remplir les leurs.
L’identifiant unique FR006801_05MBCK attestant de l’enregistrement au registre des producteurs de la filière EEE, en application de l’article L.541-10-13 du Code de l’Environnement a été attribué par l’ADEME à la société ECO-INNOV (SIRET 451 859 409 00026). Cet identifiant atteste de sa conformité au regard de son obligation d’enregistrement au registre des producteurs d’Equipements Electriques et Electroniques et de la réalisation de ses déclarations de mises sur le marché auprès d’Ecosystem.
ECO-INNOV est ainsi l’un des premiers producteurs à offrir à ses clients une solution simple et gratuite de collecte pour leurs DEEE Pro, sans considération de date de mise sur le marché. La collecte s’effectue via un réseau de proximité constitué de déchèteries professionnelles et de certains grossistes.
