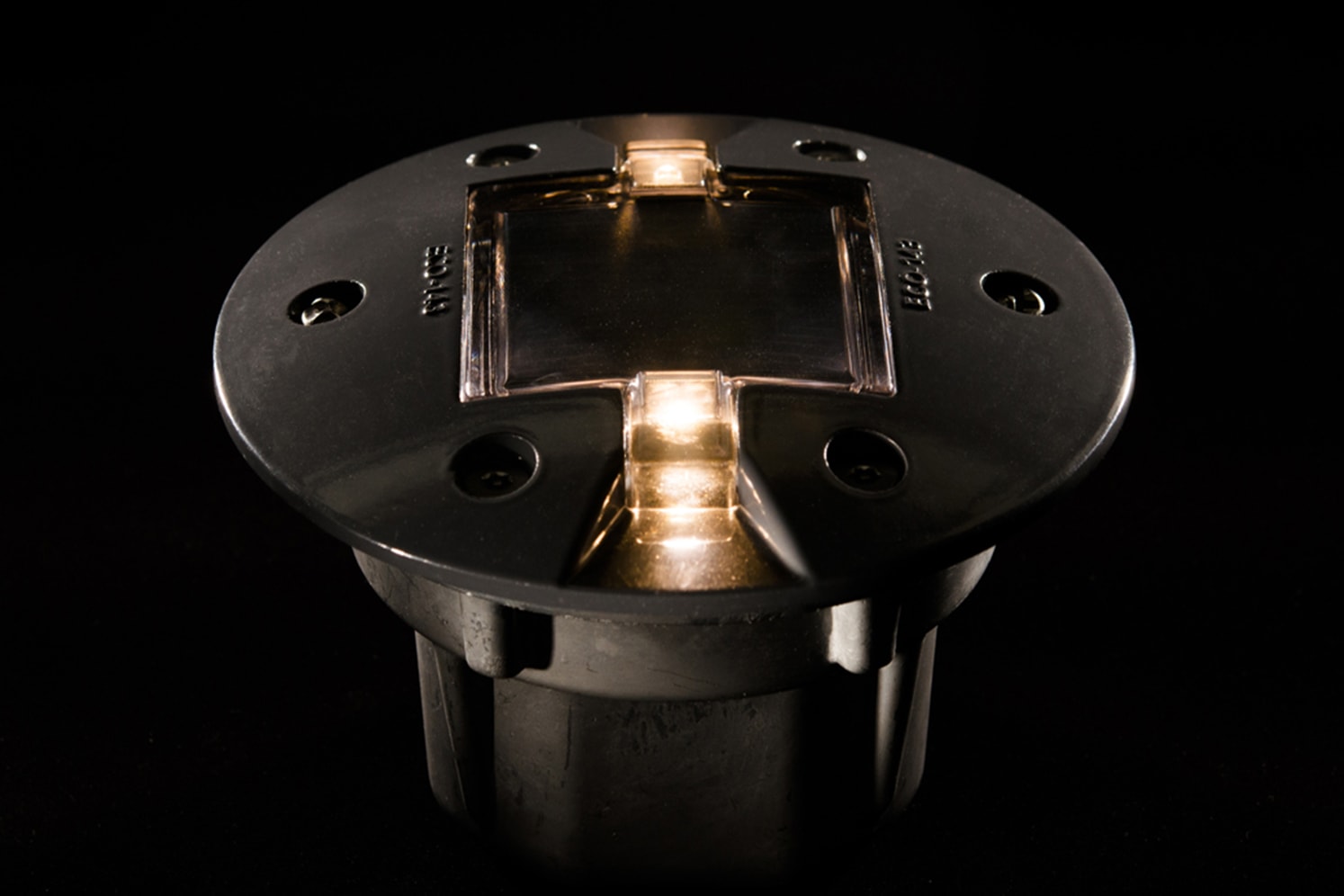

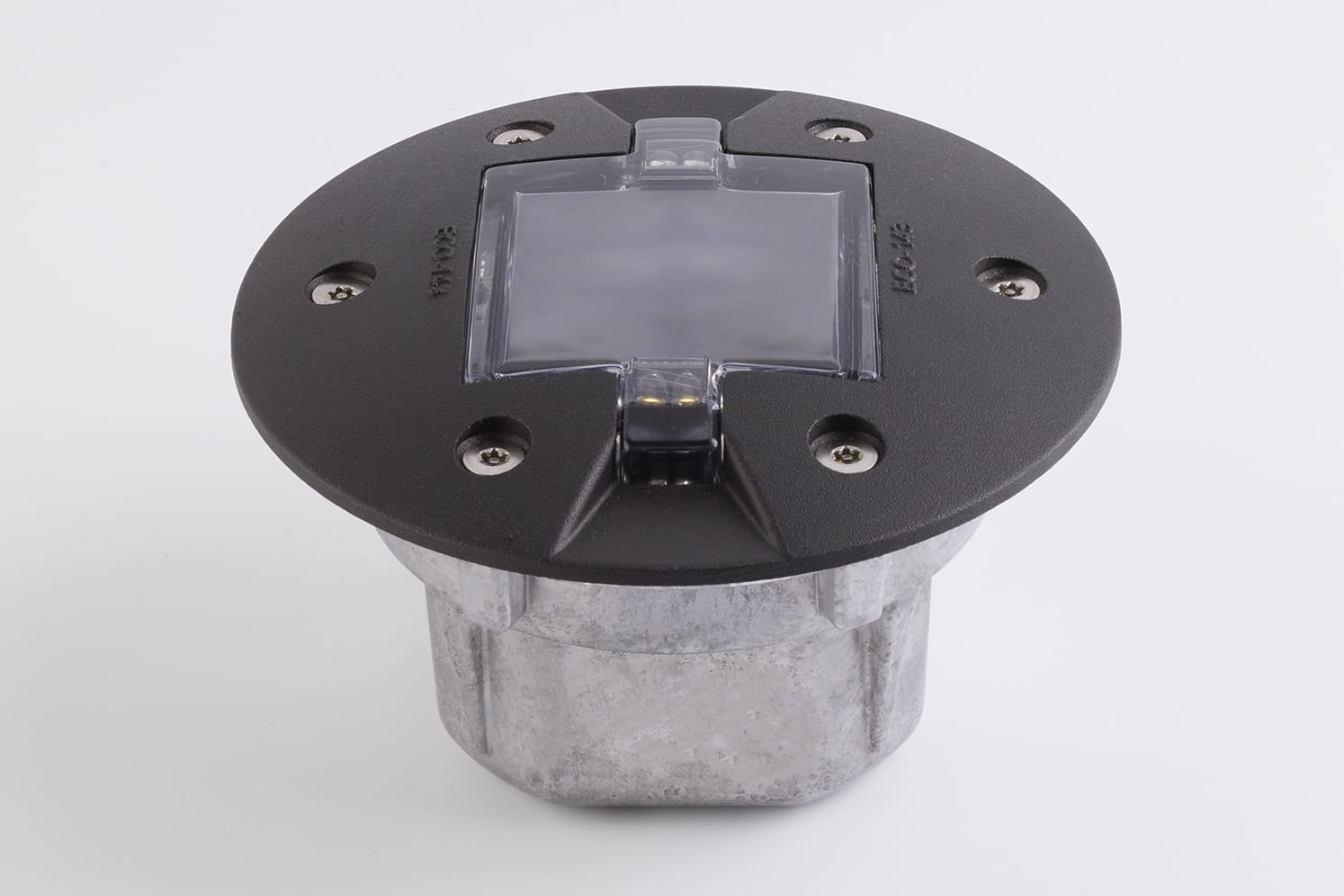

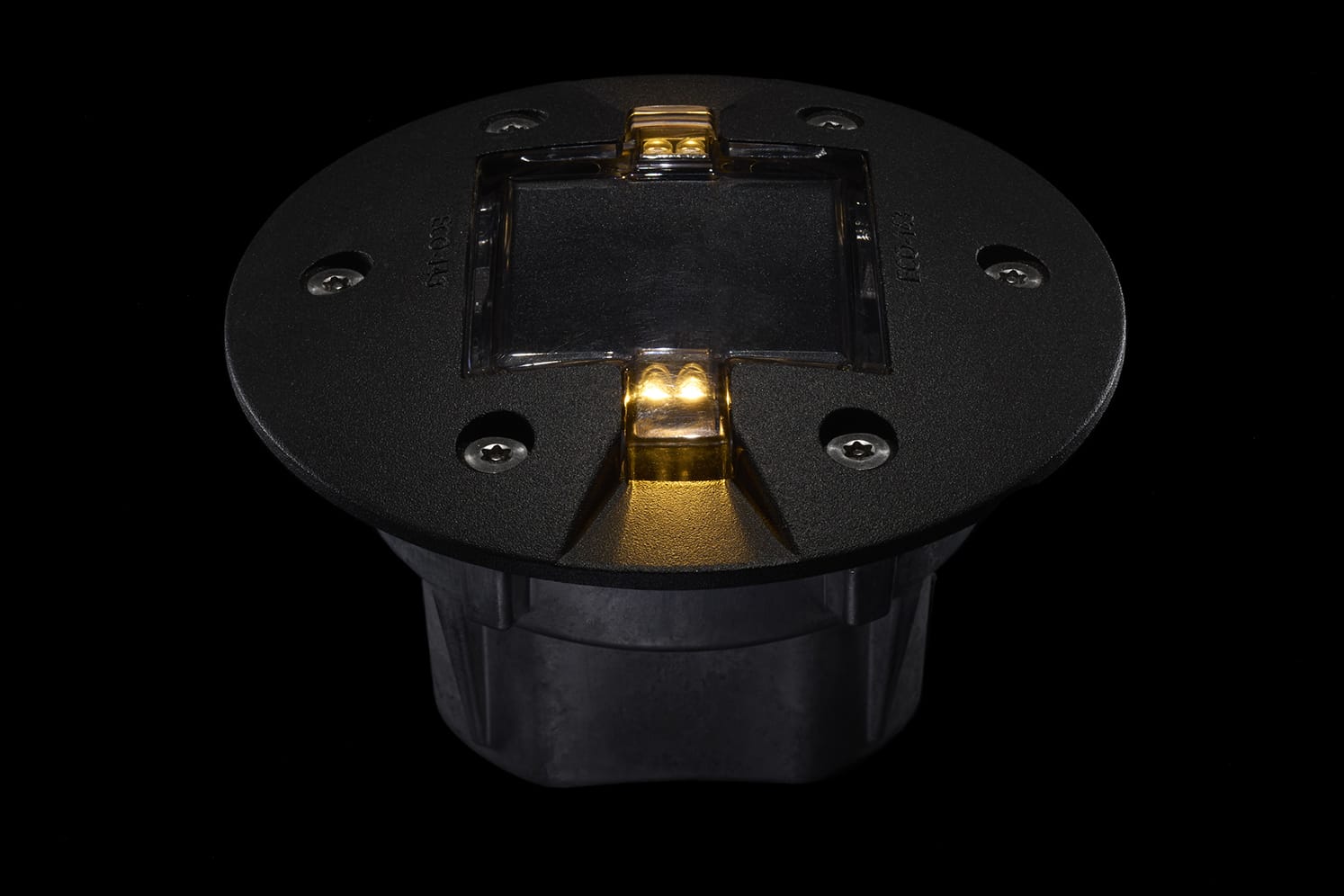

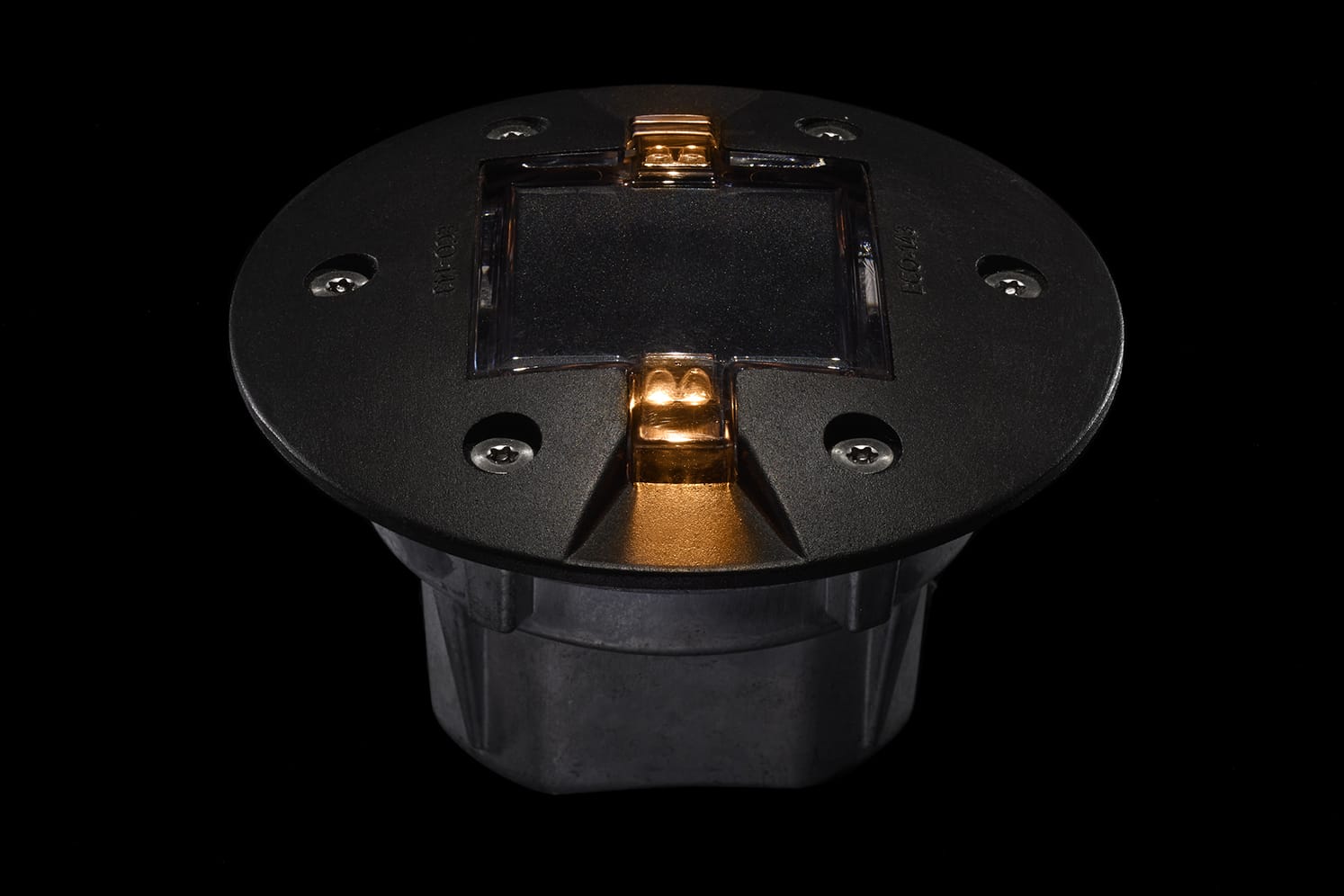

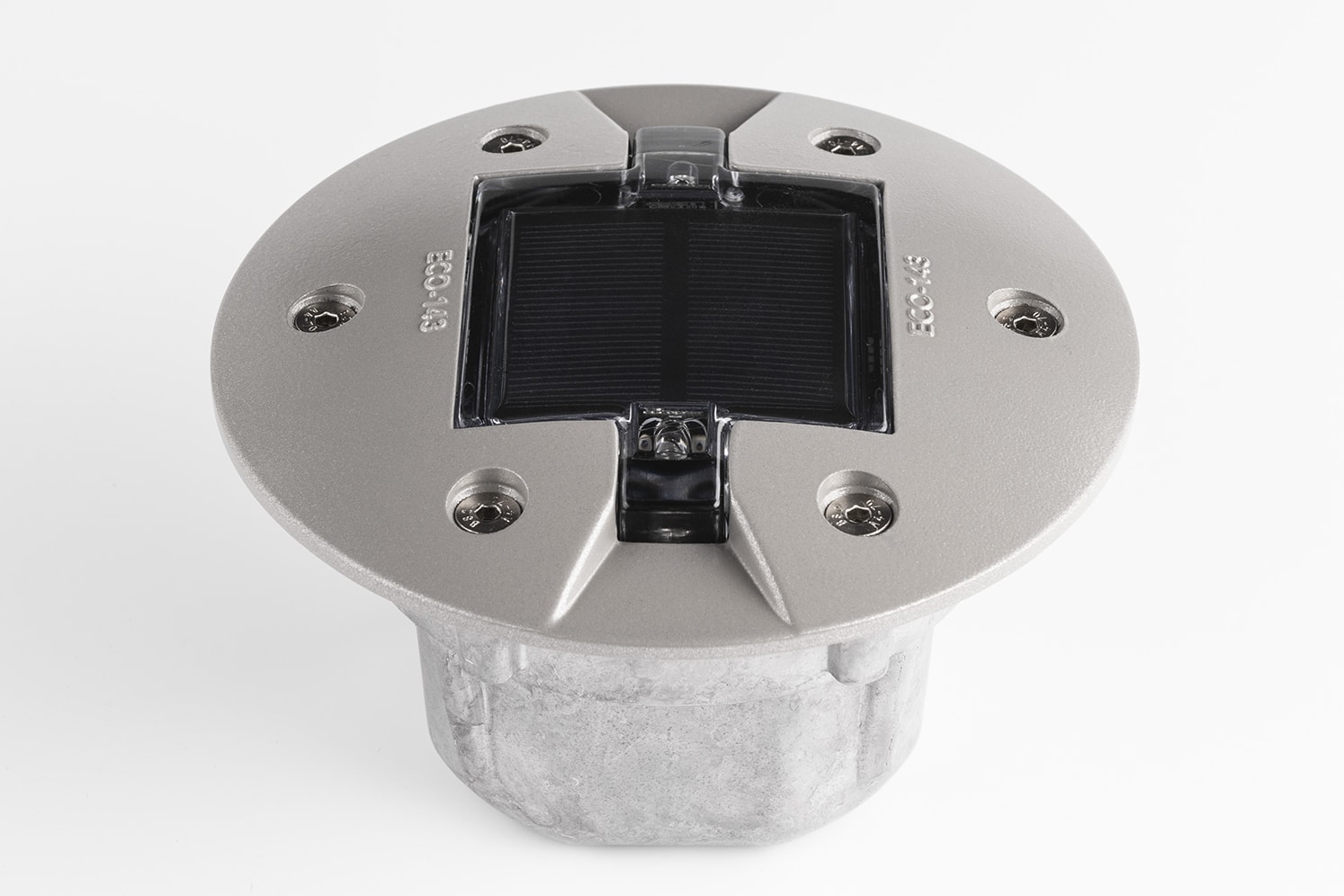

Plot solaire encastré pour architecture et urbanisme
Solution de balisage lumineux 100% autonome. Avec son aspect clou de chaussée le ECO-143 est un plot solaire encastré, idéal pour une intégration urbaine et architecturale. Faible saillie pour les piétons et les deux-roues. Lumière rasante avec 1 ou 2 LED par coté. Maintenance facile du module LED par le capot.
Applications

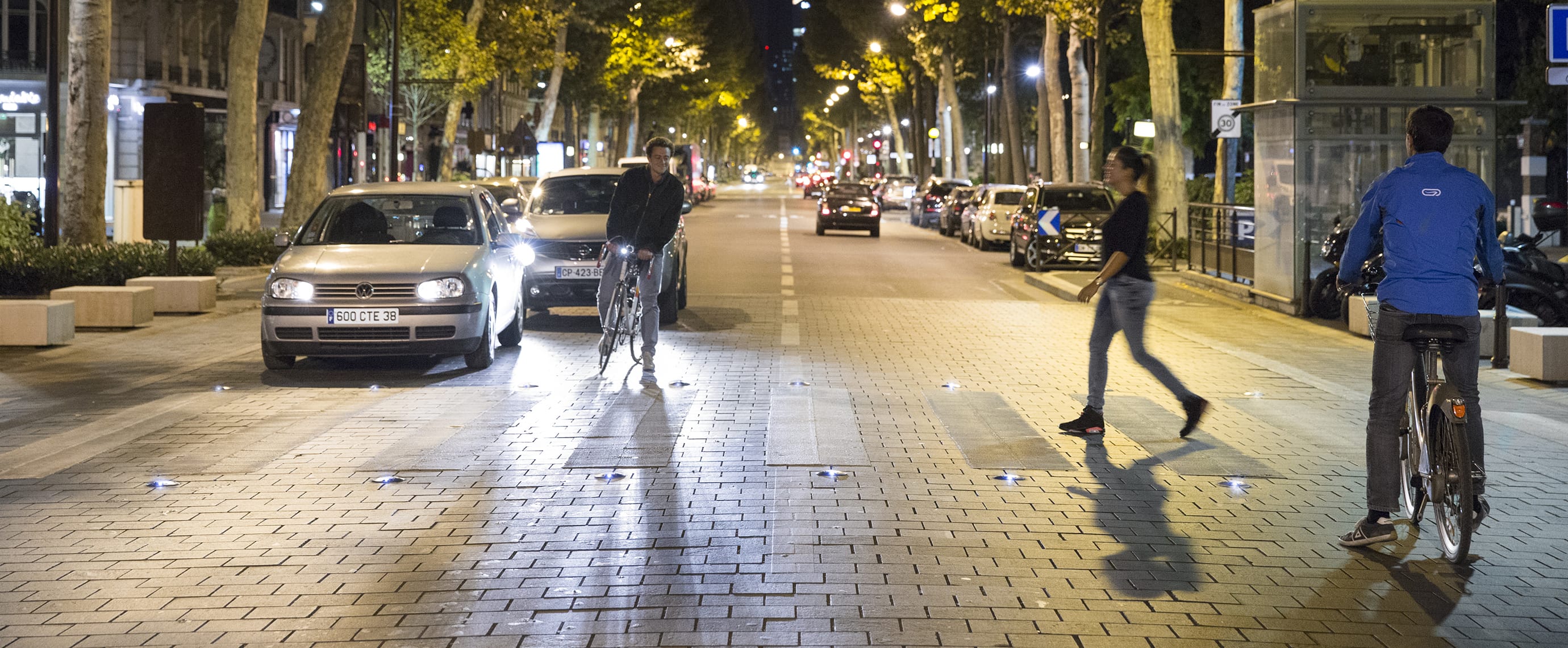

Chemin piétonnier, Ecoquartier, Parc / Place publique, Piste cyclable, Ponton / Passerelle
Résistance
Standards
Couleurs LED
Balisage
1 LED, 2 LED, 4 LED, Fixe, Clignotant, Rasant
Personnalisation

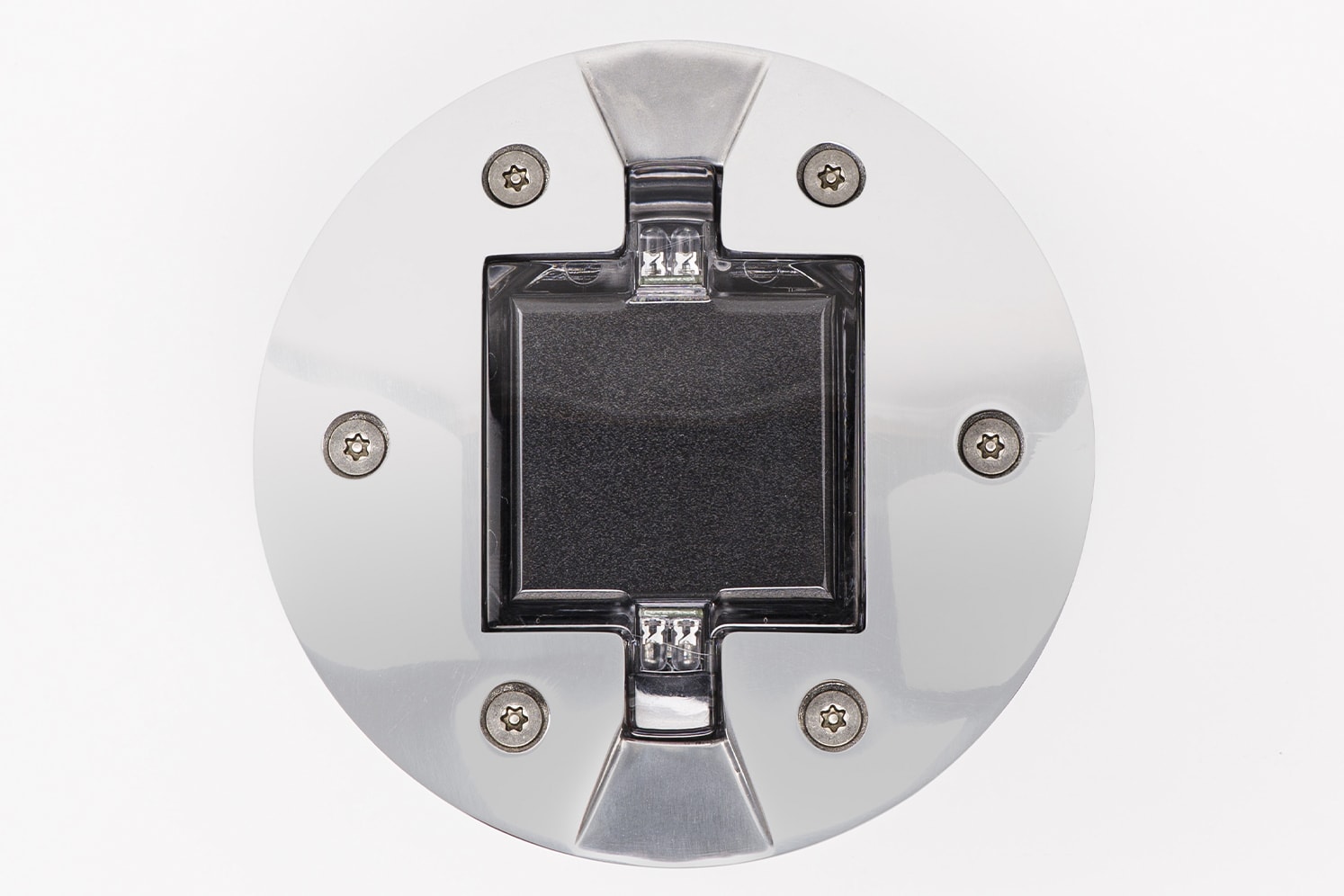

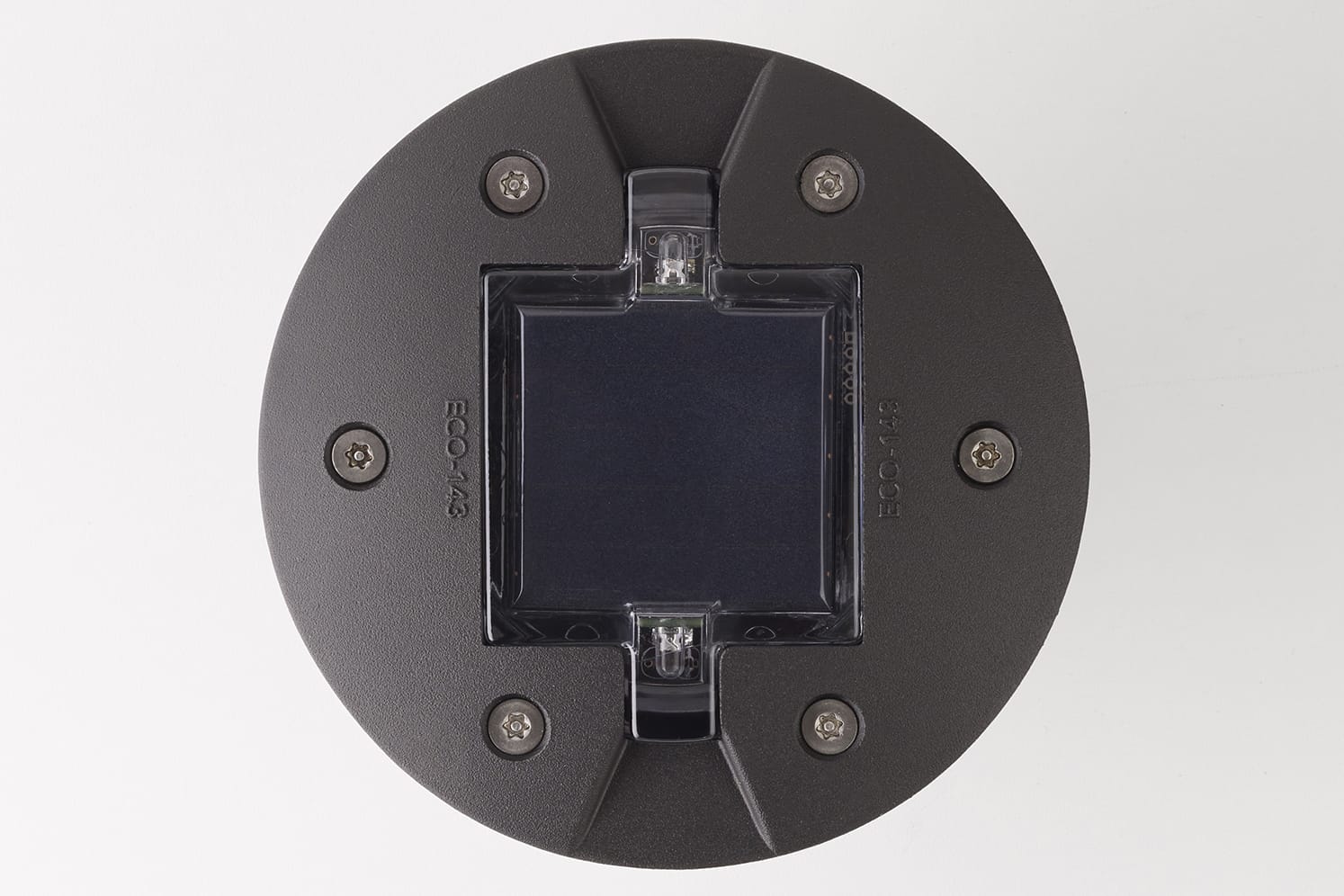

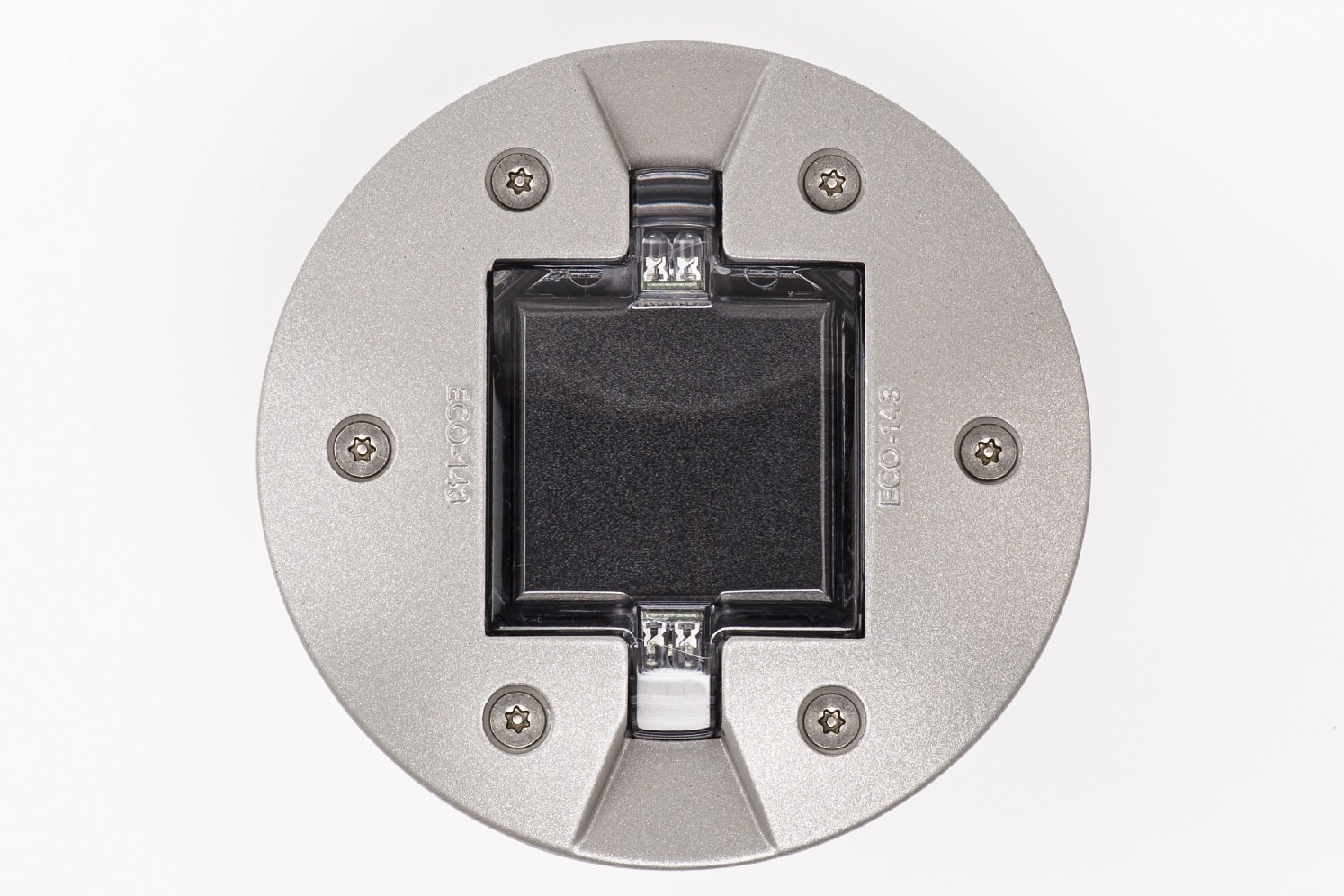

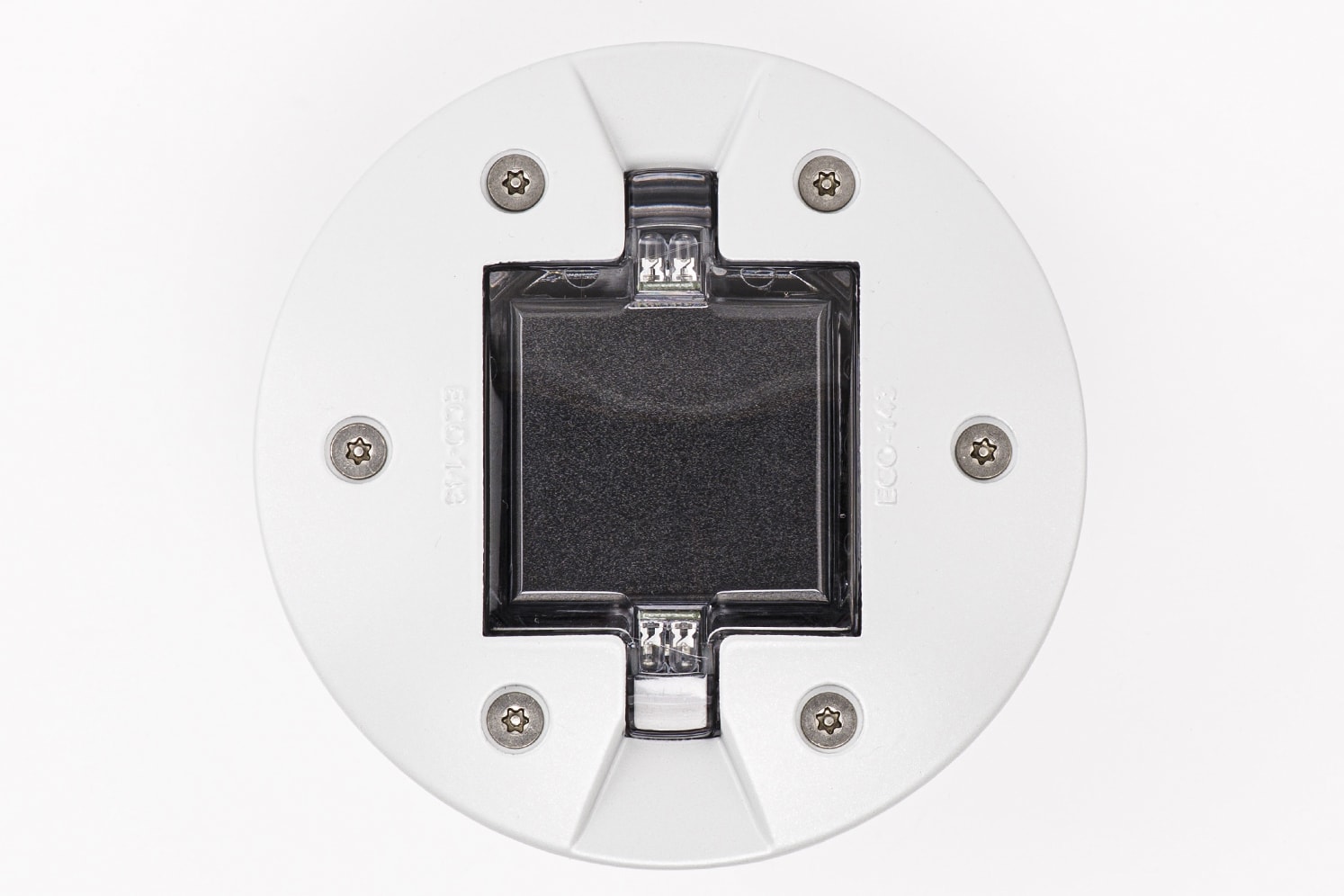

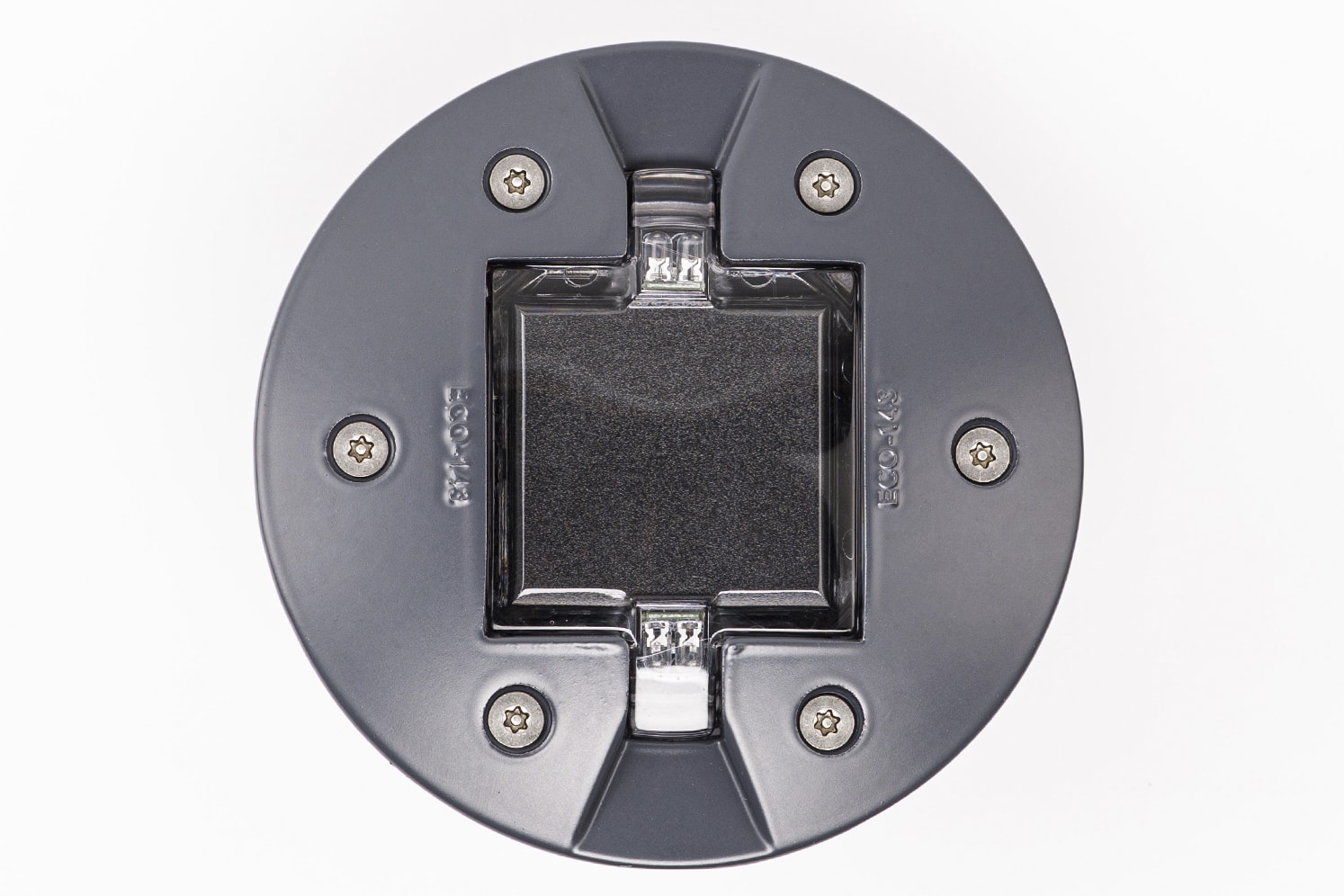

Capot aluminium, Capot anodisé, Capot thermolaqué (RAL au choix), Capot brillant, Capot mat
Recyclage
Certifications
CARACTÉRISTIQUES TECHNIQUES
Dimensions et poids
Diamètre supérieur : 145 mm.
Hauteur totale : 87 mm.
Saillie hors chaussée : 3 mm aux extrémités / 15 mm au centre.
Poids : environ 1 Kg.
Matériaux
Aluminium, Polycarbonate, Silicium (panneau photovoltaïque).
Recyclage pris en charge par ECOSYSTEM.
Stockage de l’énergie
1. Condensateur.
2. Accumulateur Ni-Mh.
Maintenance
Remplacement du module électronique solaire par le capot.
Températures d’utilisation
-30°C à +85°C.
Indices de protection
IP 68 – 5 mètres (étanchéité).
IK 10+ 100 Joules (résistance à l’impact).
Résistance à la pression
Plot adapté au passage des piétons, cycles et véhicules légers.
Norme NF
Plot conforme à norme NF EN 60598 sur les luminaires solaires à diodes
électroluminescentes.
CARACTÉRISTIQUES LUMINEUSES
Balisage unidirectionnel ou bidirectionnel, 1 à 2 LED par côté.
Mode fixe ou clignotant 2.5Hz (2.5 flashs par seconde) ±10%.

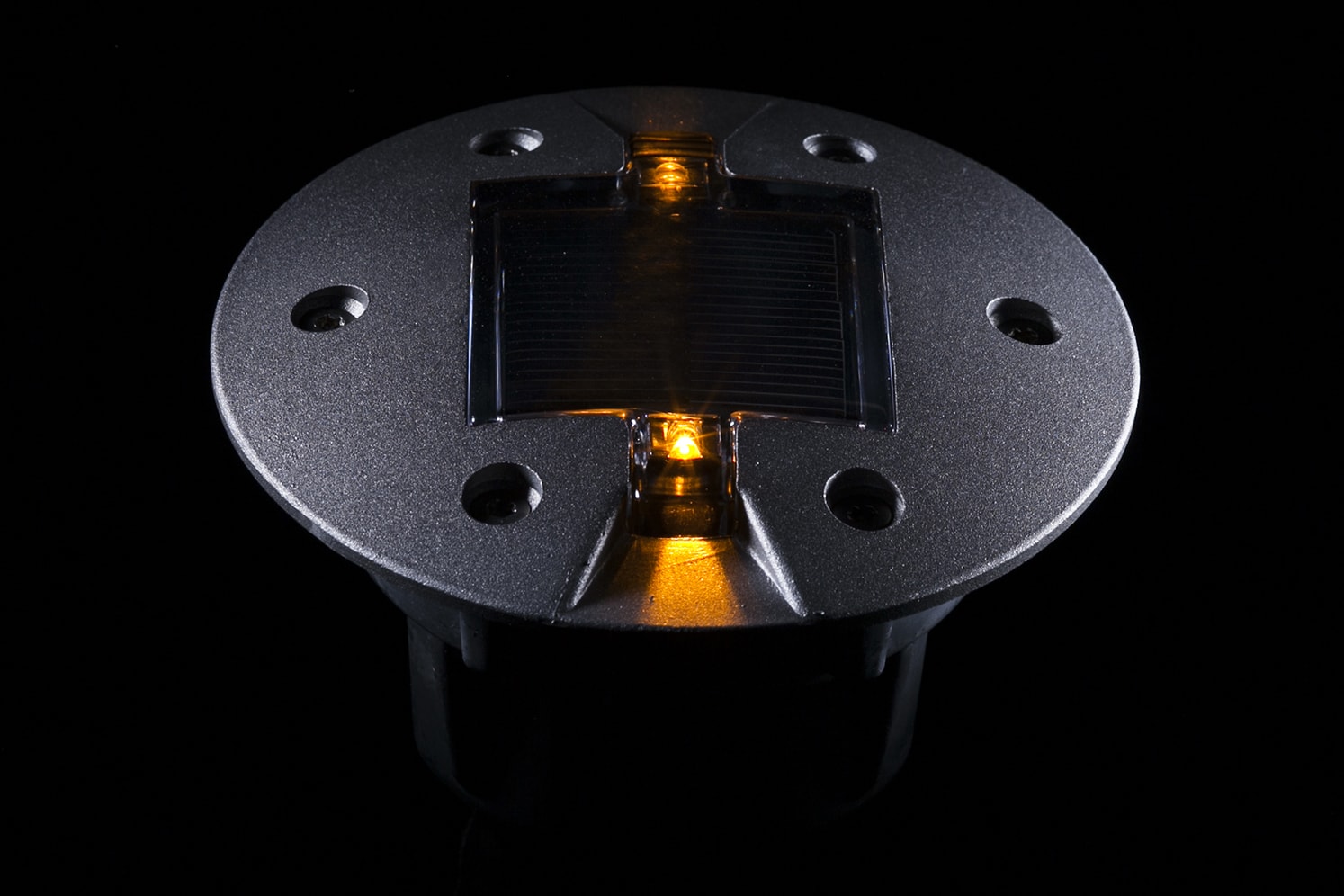

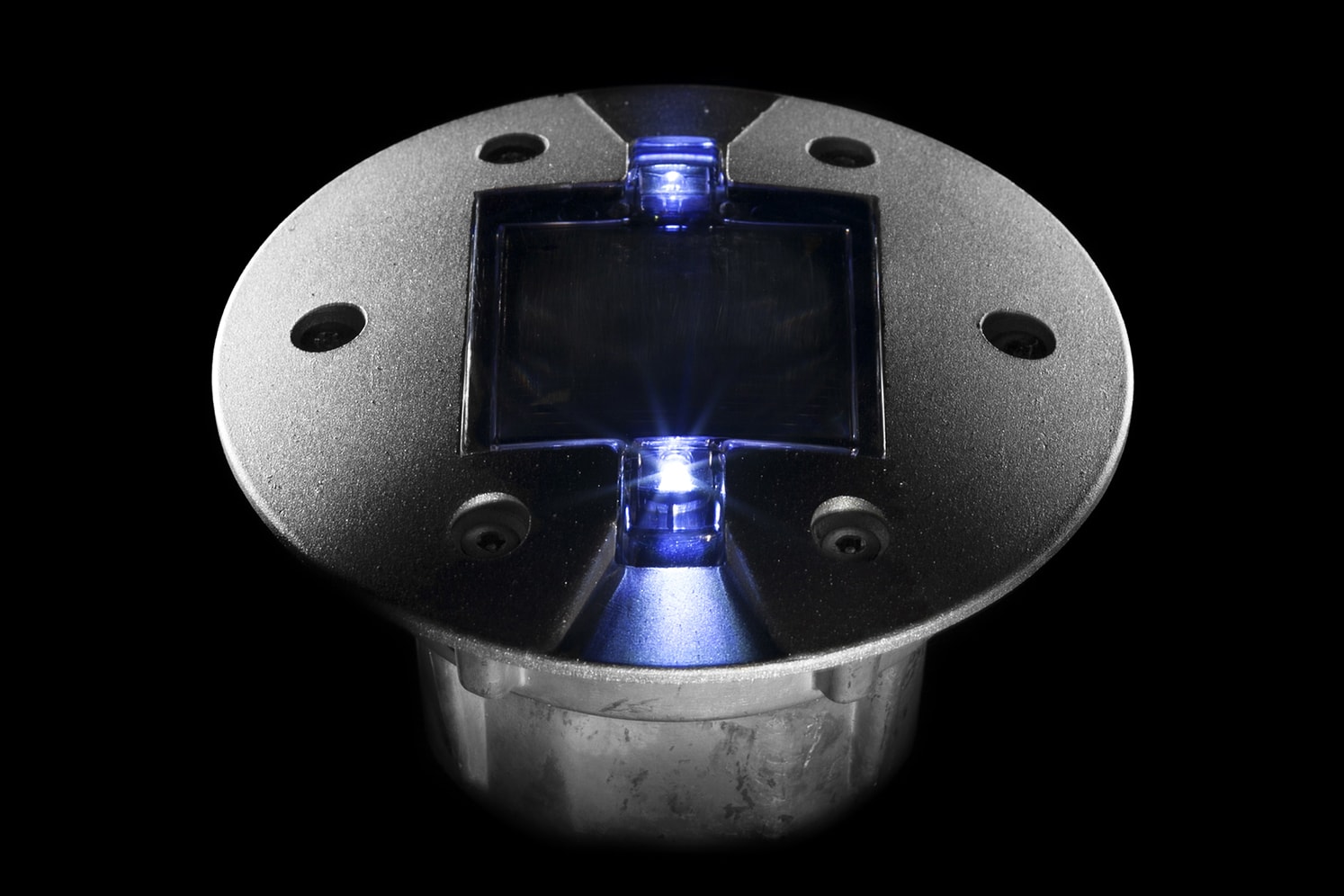

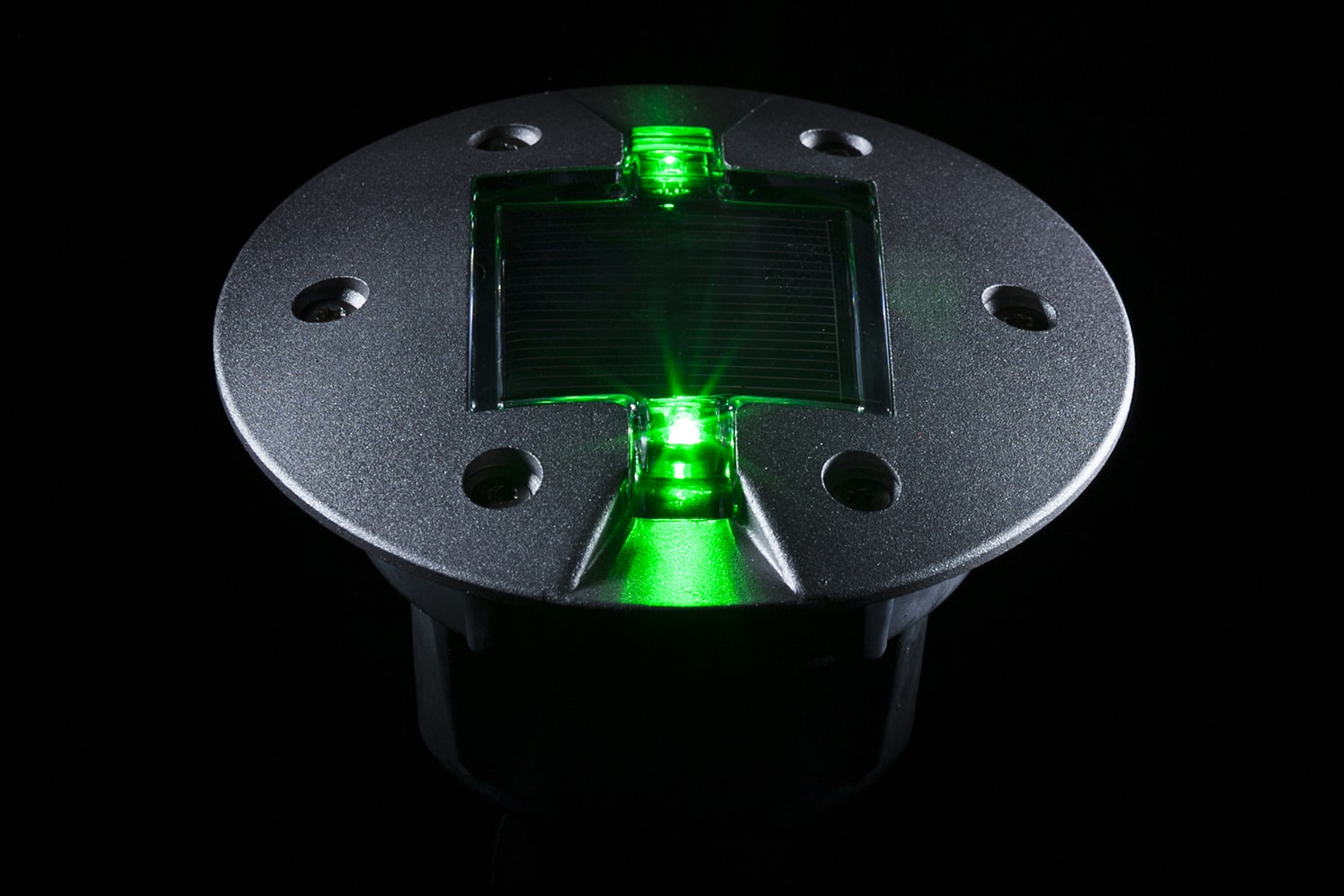

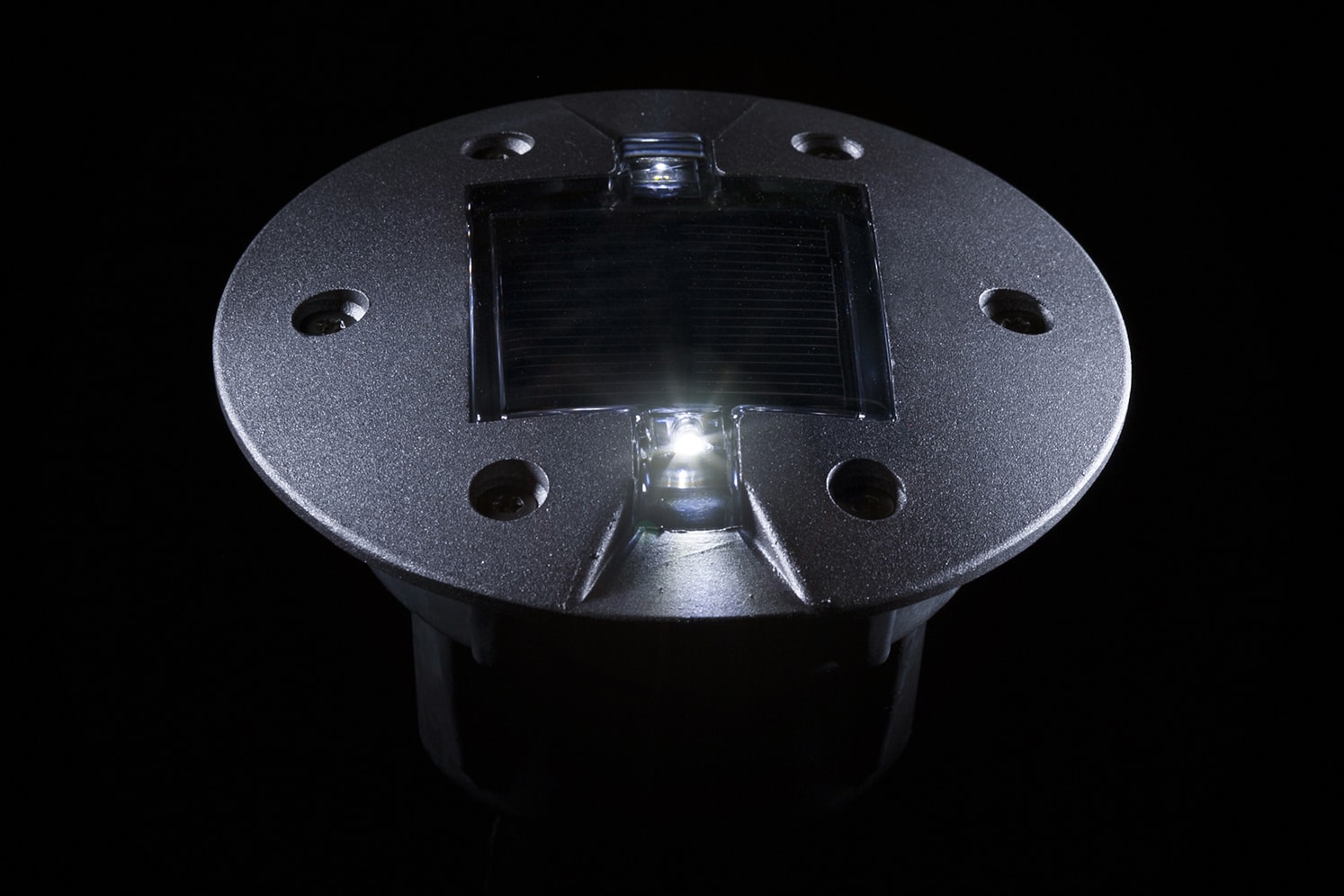

Coloris LED : blanc 2700K, blanc 3000K, blanc 4000K, blanc 6500K, bleu, vert, rouge, ambre.
1 – Après avoir repéré l’emplacement des plots, faire un carottage circulaire de 126 mm de diamètre minimum et de 100 mm de profondeur.
2 – Brosser et nettoyer soigneusement le trou afin d’enlever toutes les poussières et traces d’humidité qui réduiraient l’efficacité de la colle.
3 – Verser la colle de scellement adéquate dans le trou, puis insérer le plot dans la colle. Il est impératif d’utiliser une quantité de colle époxy SIKADUR 30 suffisante : il doit y avoir de la colle sous toute la partie inférieure du capot aluminium. Utiliser un maillet pour enfoncer le plot afin que le bord du capot arrive au niveau de sol arasant. Veiller à l’orientation des leds et au parallélisme par rapport au sol. Nettoyer immédiatement les résidus de colle autour du plot. Sur un support enrobé ou béton, nous recommandons la colle époxydique bicomposante SIKADUR 30. Sur un support bois, nous recommandons des produits de collage moins rigides (nous consulter svp).
4 – Maintenir un poids sur le plot et laisser prendre le scellement (se référer au mode d’emploi de la colle).
Remarque : tout le long de ces opérations, veiller à garder propre et à protéger le module solaire et les LED.
Le non respect de ces consignes est susceptible de suspendre l’application de la garantie.
Durée de vie et garantie
BATTERIE
a. Condensateur : durée de vie moyenne supérieure à 10 ans. Garantie 2 ans*
b. Accumulateur Ni-Mh : durée de vie moyenne supérieure à 5 ans. Garantie 2 ans*
Maintenance par le capot amovible.
* La garantie s’applique en cas d’arrêt définitif du système lumineux autonome dans le cadre d’une utilisation normale et d’une installation conforme à nos recommandations. Elle consiste à remplacer l’élément défaillant par un article identique ou équivalent, sous condition de retour chez ECO-INNOV pour analyse. Les frais d’intervention sur site ne sont pas inclus. Les dégâts mécaniques ne sont pas couverts.
Il est recommandé d’installer nos équipements solaires sur des sites bénéficiant d’une bonne exposition lumineuse pour un fonctionnement optimal.
