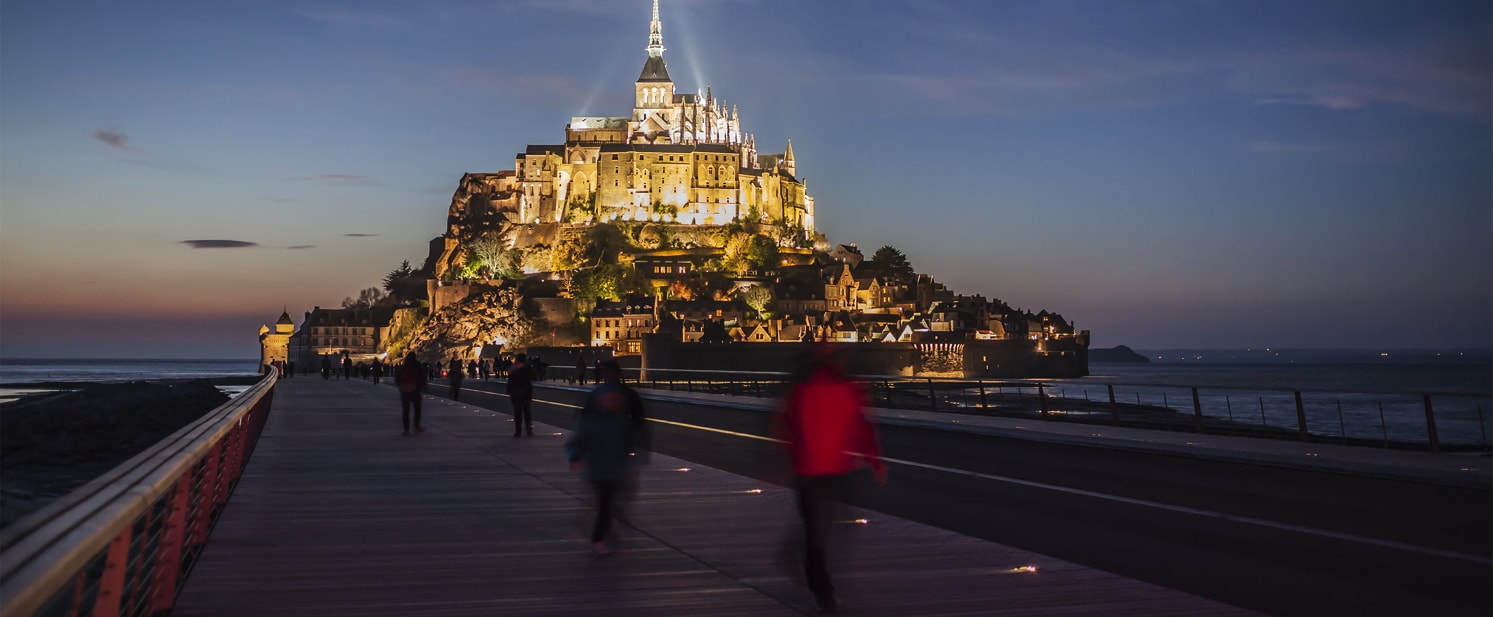

Sécurité piéton de la passerelle du Mont Saint Michel
ECO-845
ECO-845
Demande de devis
Fermer
Plot lumineux routier pour sécuriser les pontons, zones portuaires

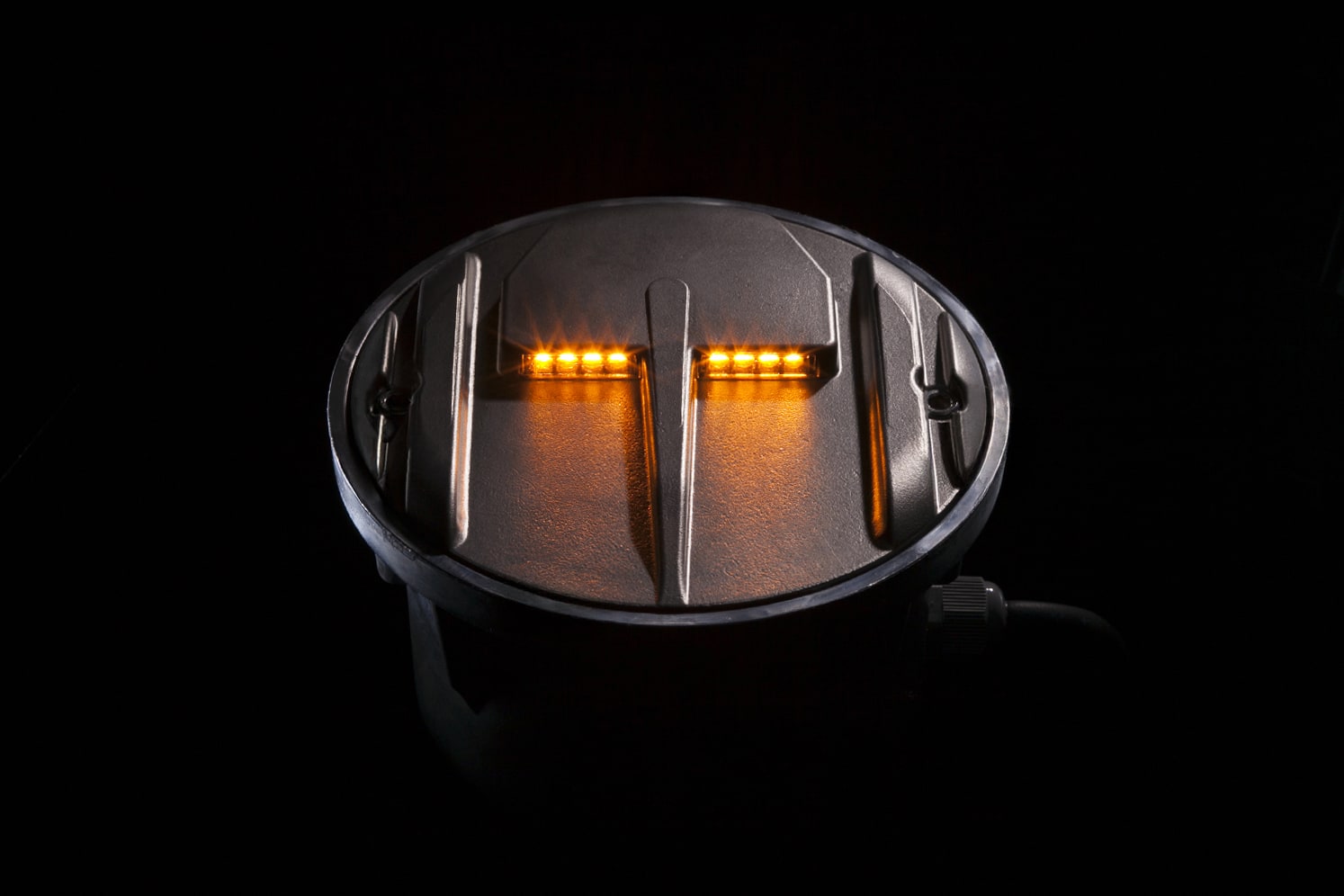

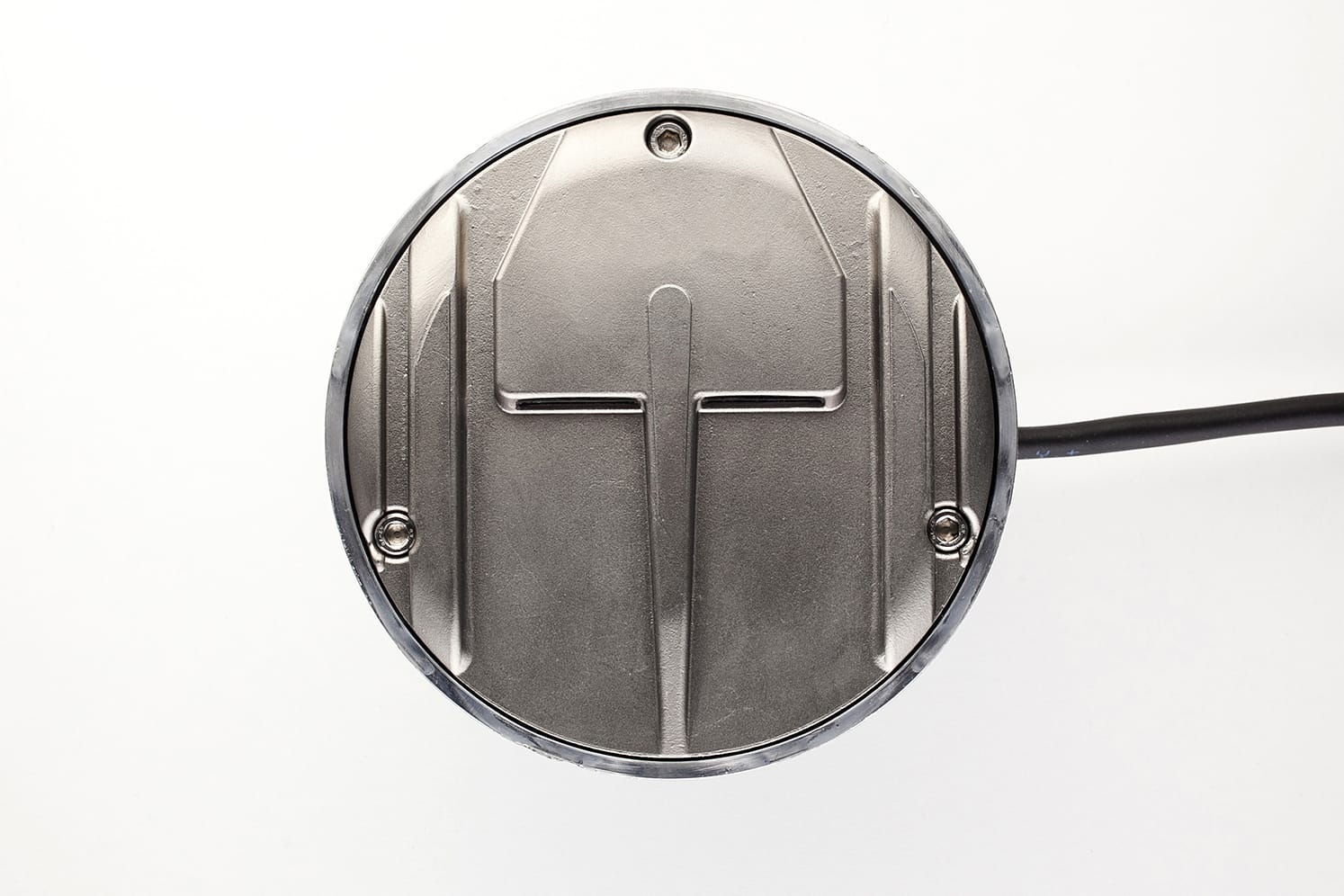

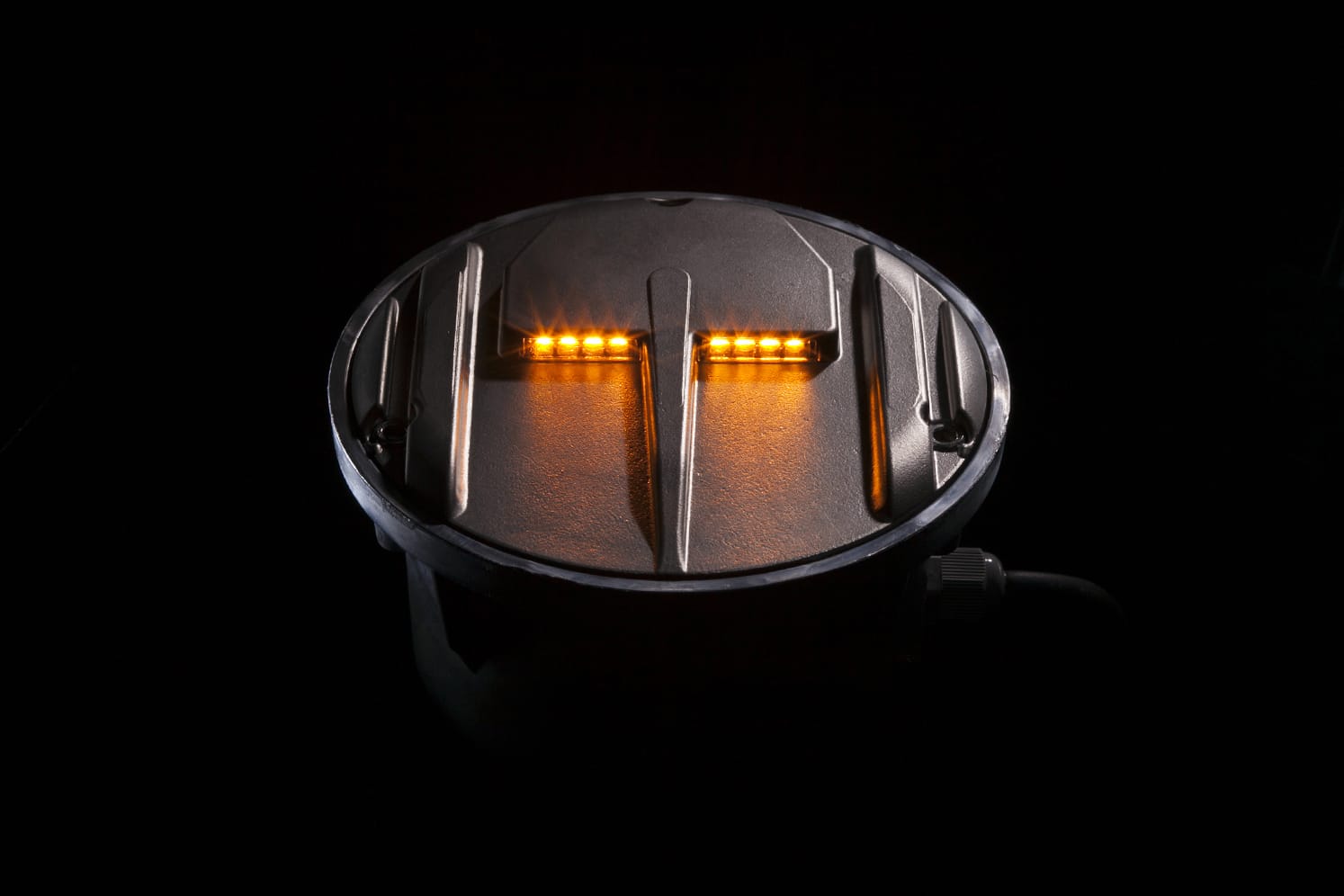

Plot câblé unidirectionnel 4 ou 8 LED. Balisage lumineux à faible consommation énergétique en très basse tension, adapté au passage régulier de véhicules lourds (120T). Alimentation TBT 12V DC ou 24V DC (0,96W ou 1,92W). Capot inox adapté aux trafics exigeants. Faible saillie pour les piétons et les deux-roues. Maintenance facile du module LED par le capot.
Applications
Giratoire, Parking, Passage piéton, Plateau surélevé, Route / Voie rapide
Résistance
Standards
Couleurs LED
Balisage
8 LED, Fixe, Clignotant, Séquentiel, Rasant
Personnalisation

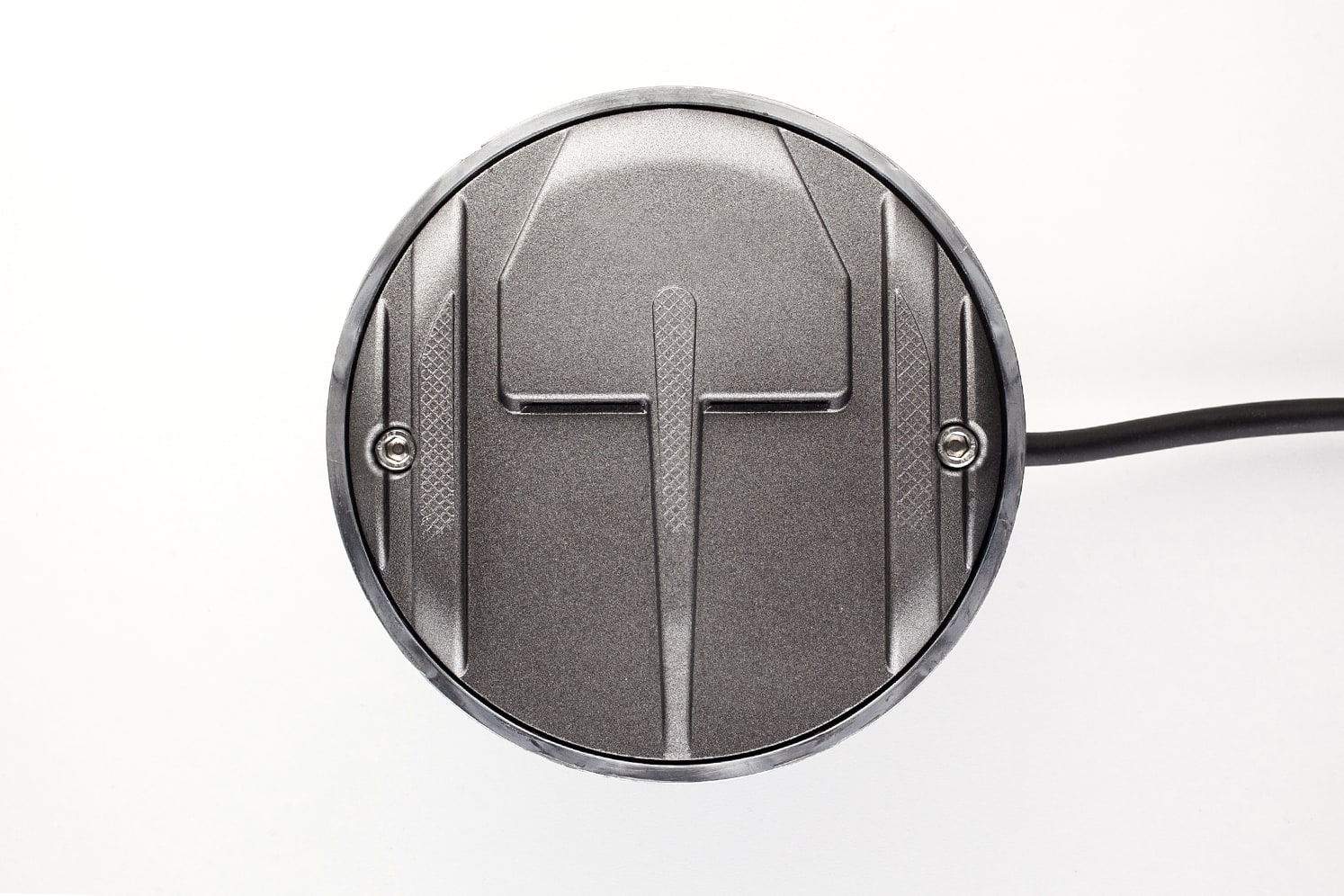

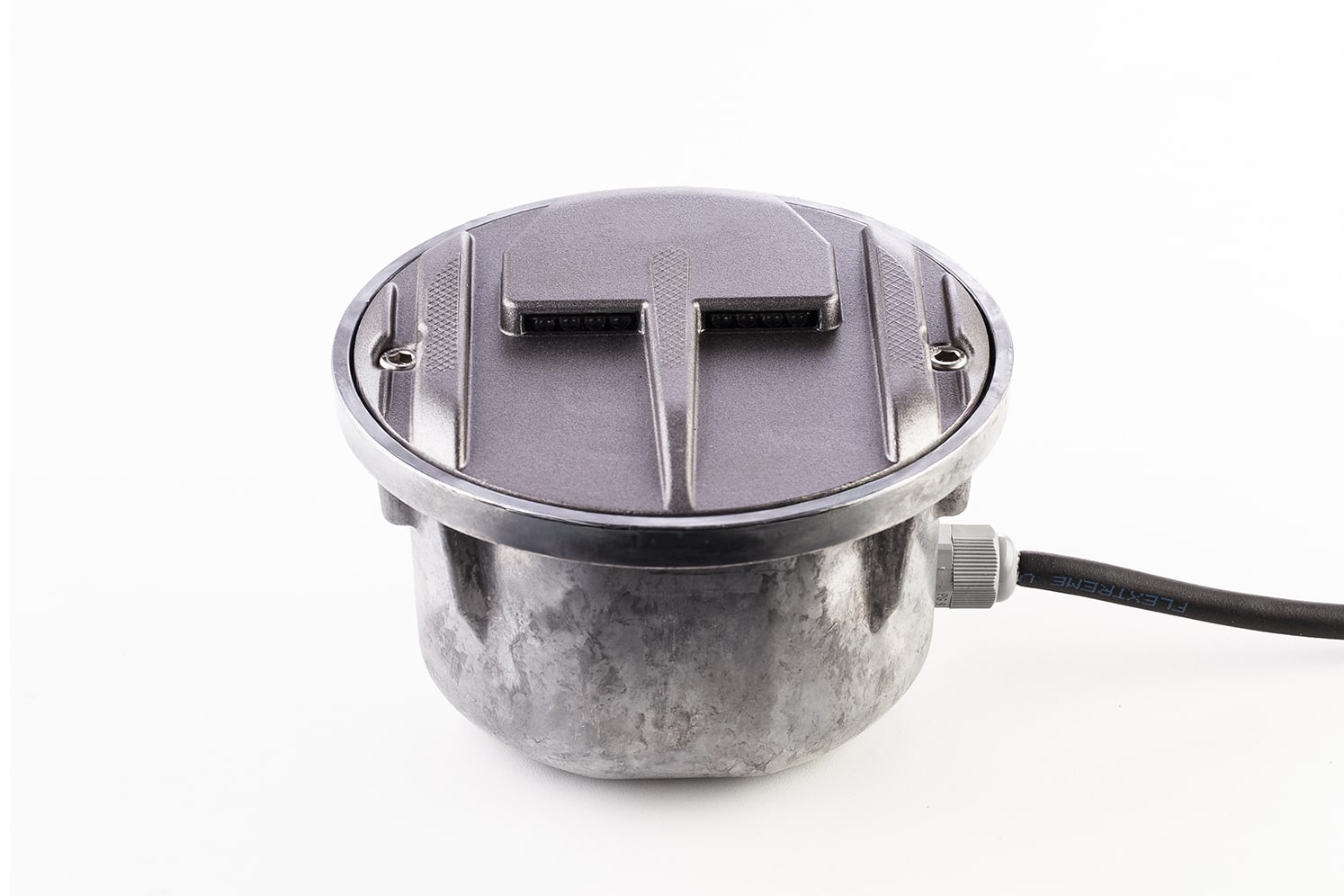

Capot aluminium, Capot inox, Câblage sur mesure
Recyclage
Certifications
CARACTÉRISTIQUES TECHNIQUES

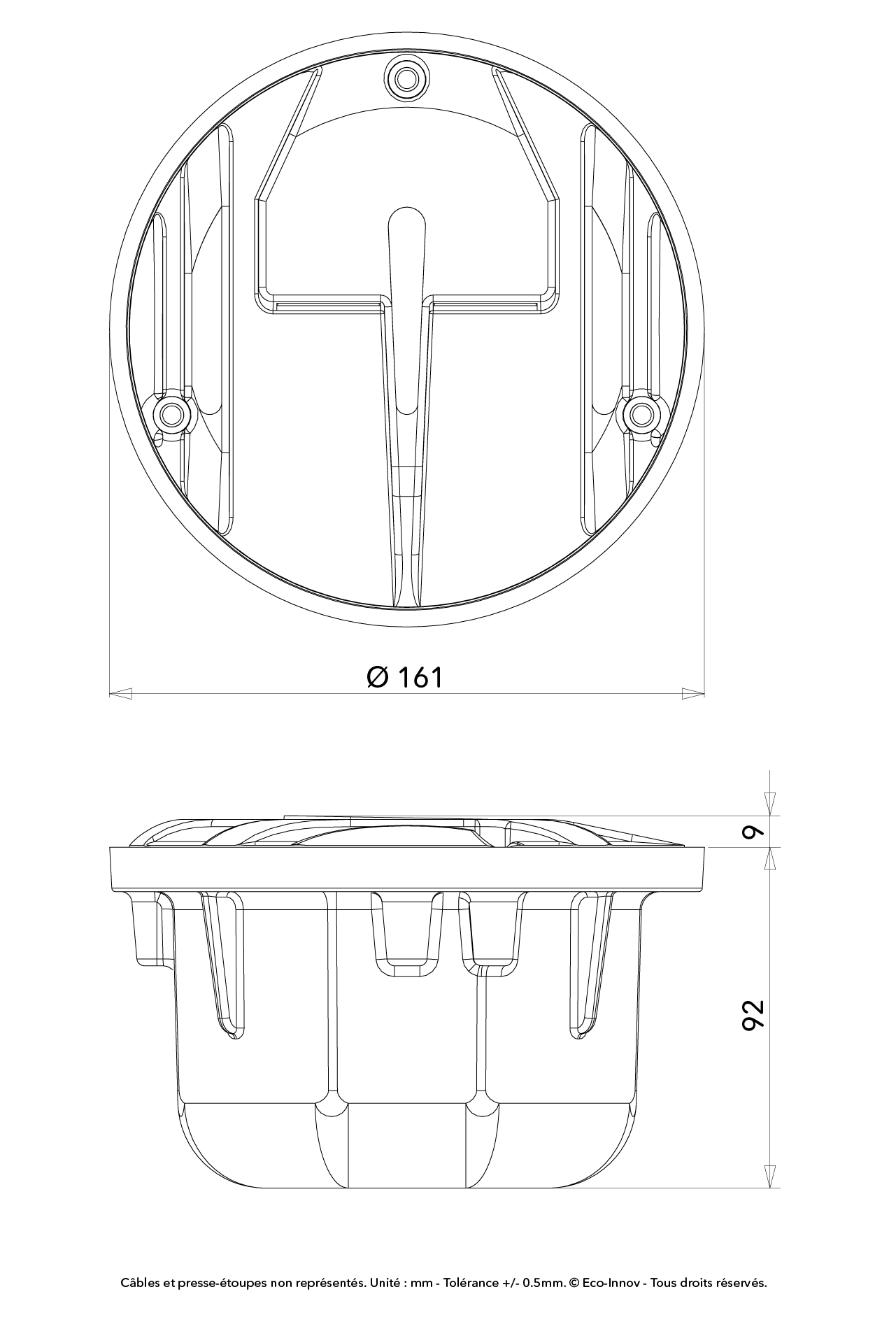

Dimensions et poids
Diamètre du plot : 161 mm.
Hauteur totale : 101 mm.
Saillie hors chaussée : 9 mm au centre du plot (adapté aux lames de chasse-neige).
Poids : environ 2,2 Kg.
Matériaux

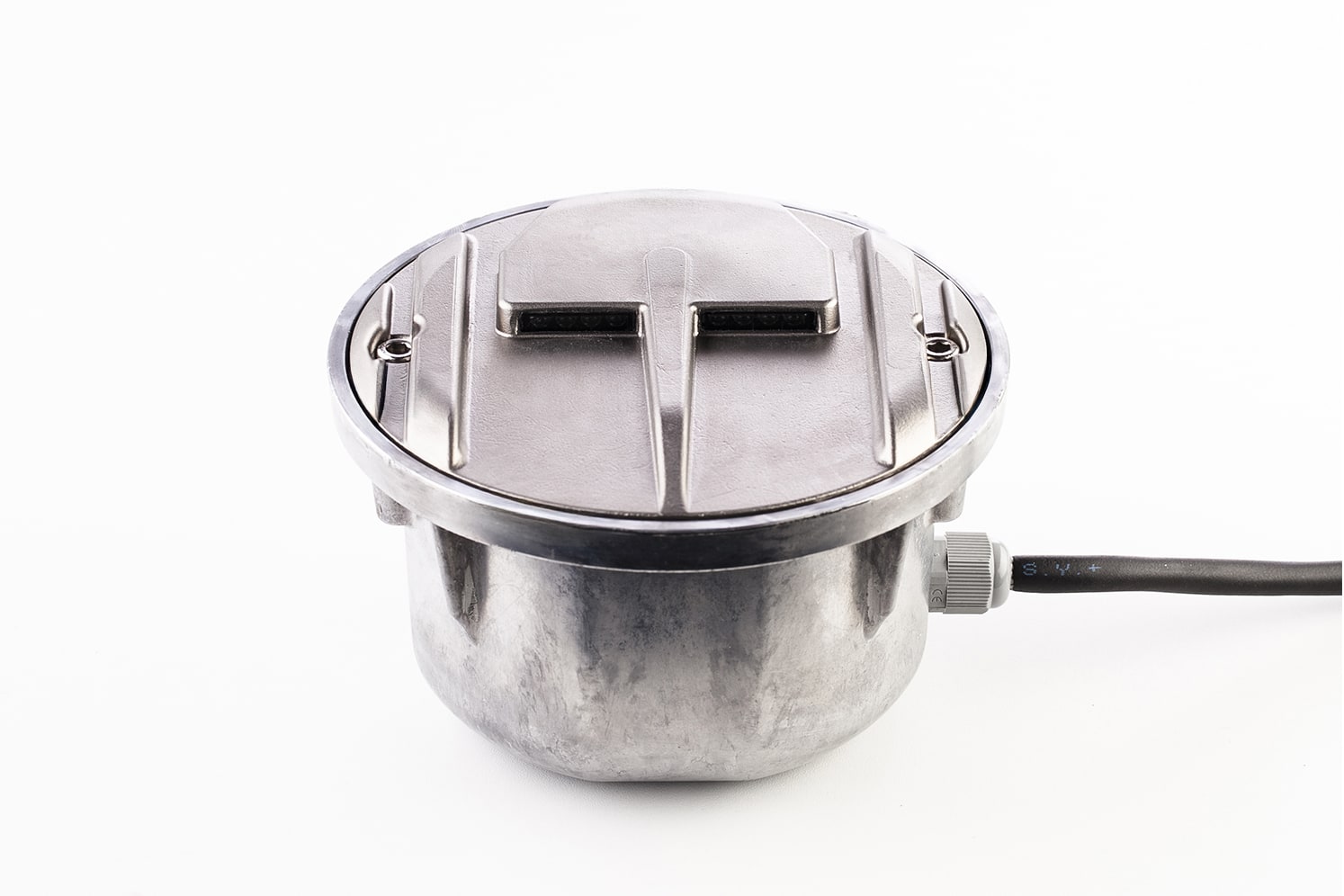

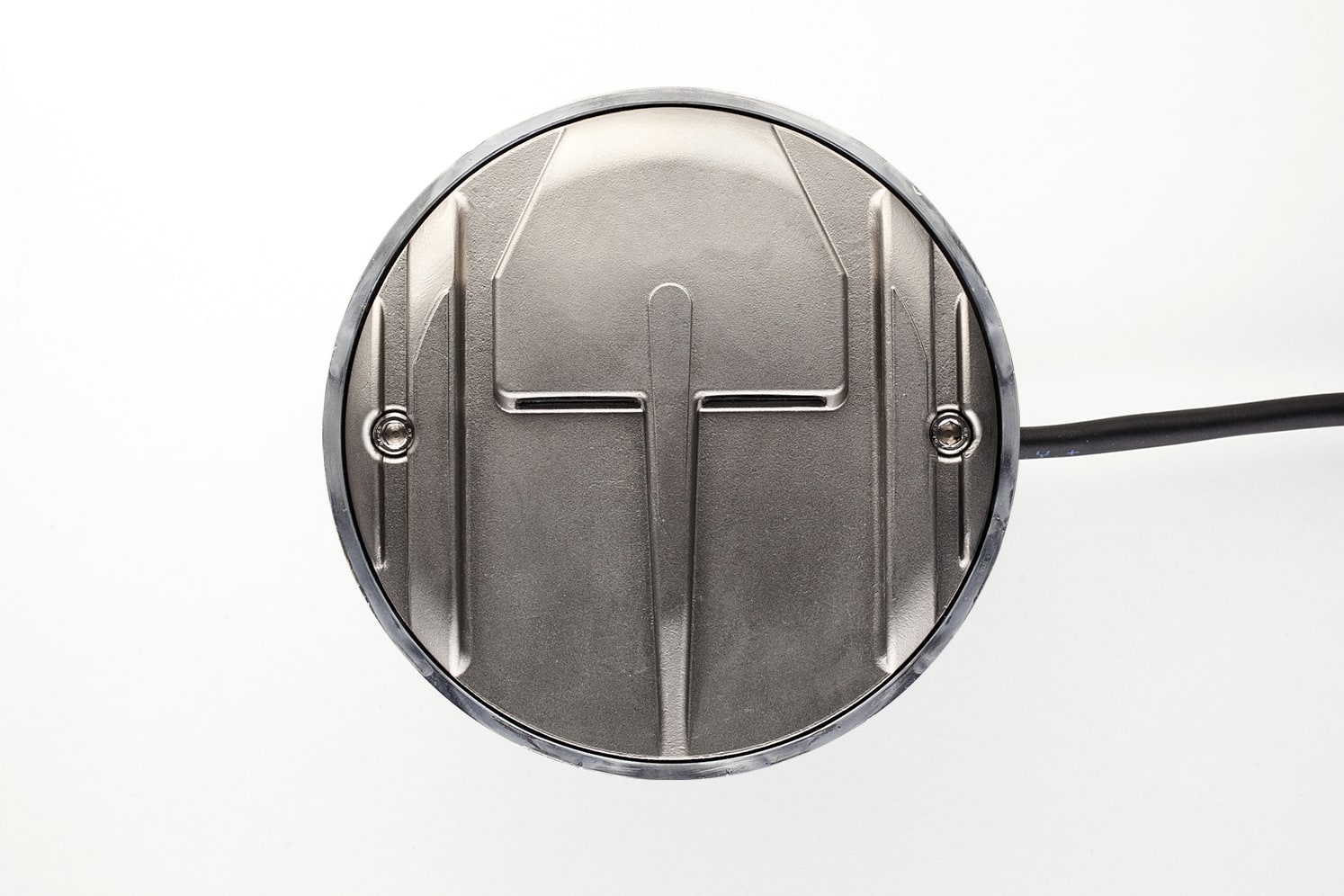

Polycarbonate, aluminium (base), alliage inox 329LN (capot).
Recyclage pris en charge par ECOSYSTEM.
Alimentation et consommation
12V DC ou 24V DC / 0,96W à 1,92W.
Version 230V AC sur demande (mode fixe uniquement).
Classe électrique
Classe III en standard.
Classe II en version 230V AC.
Températures d’utilisation
-30°C à +85°C.
Applications
Adapté aux trafics intensifs.
Supporte la circulation de véhicules lourds.
Connectique
1 ou 2 presse-étoupes et 3 mètres de câble HO7RN-F 2×1,5 mm² par défaut.
Câble supplémentaire ou pré-câblage des plots entre eux sur demande.
Résistance à la pression
Plus de 60 tonnes sur la surface du plot.
Indices de protection
IP 68 (étanchéité).
IK 10 (résistance à l’impact).
CARACTÉRISTIQUES LUMINEUSES
Balisage unidirectionnel 8 LED.
Mode fixe, clignotant ou séquentiel.

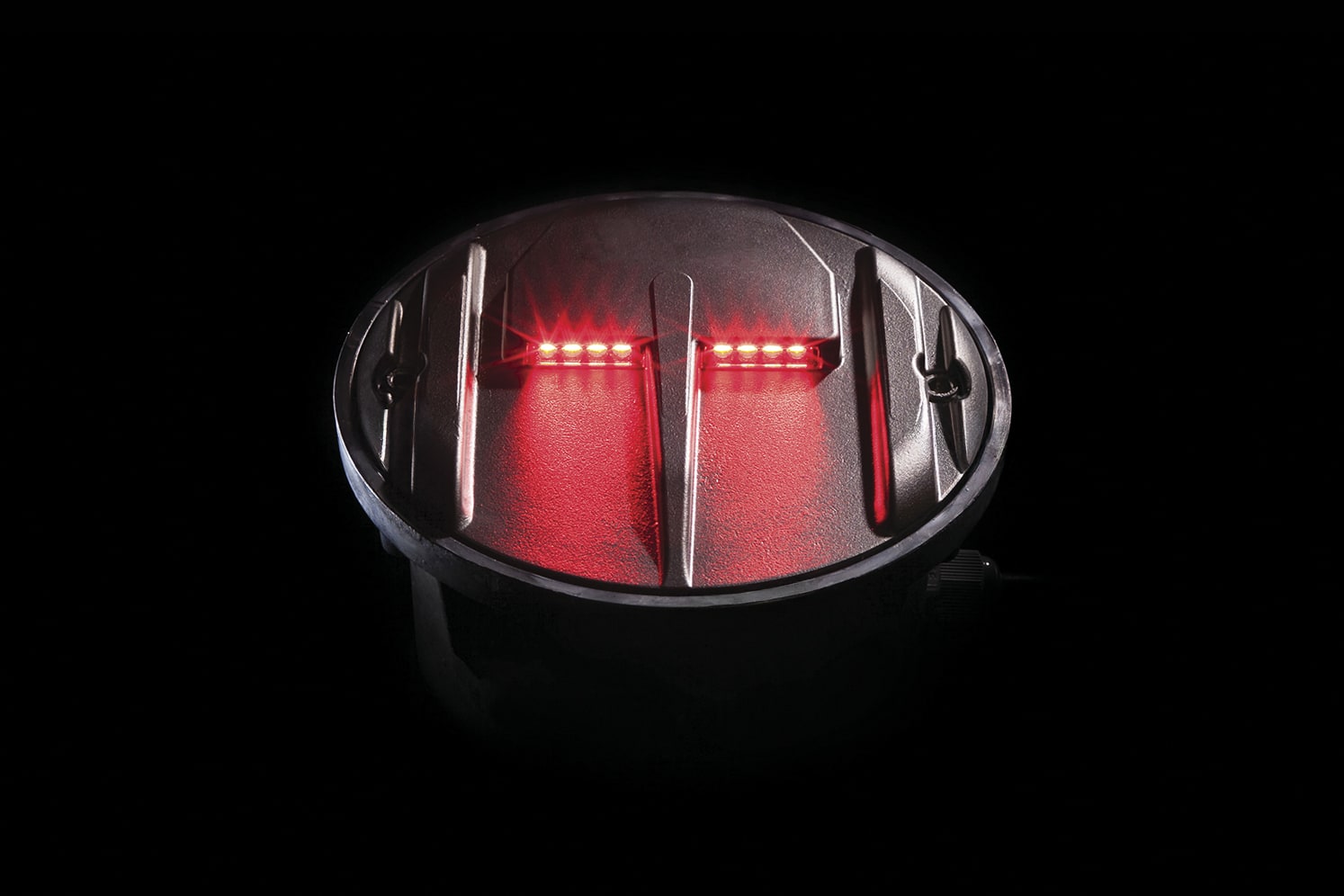

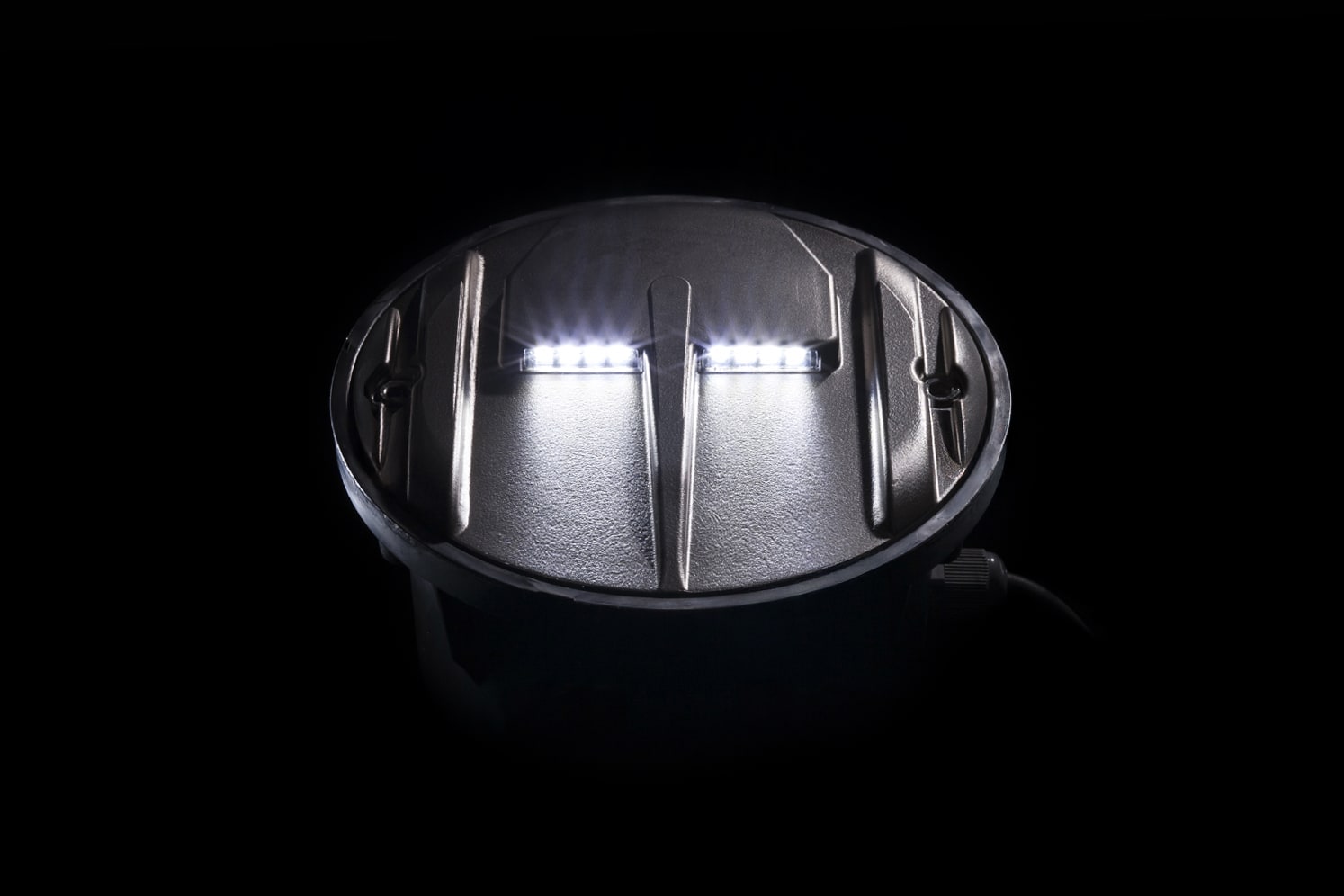

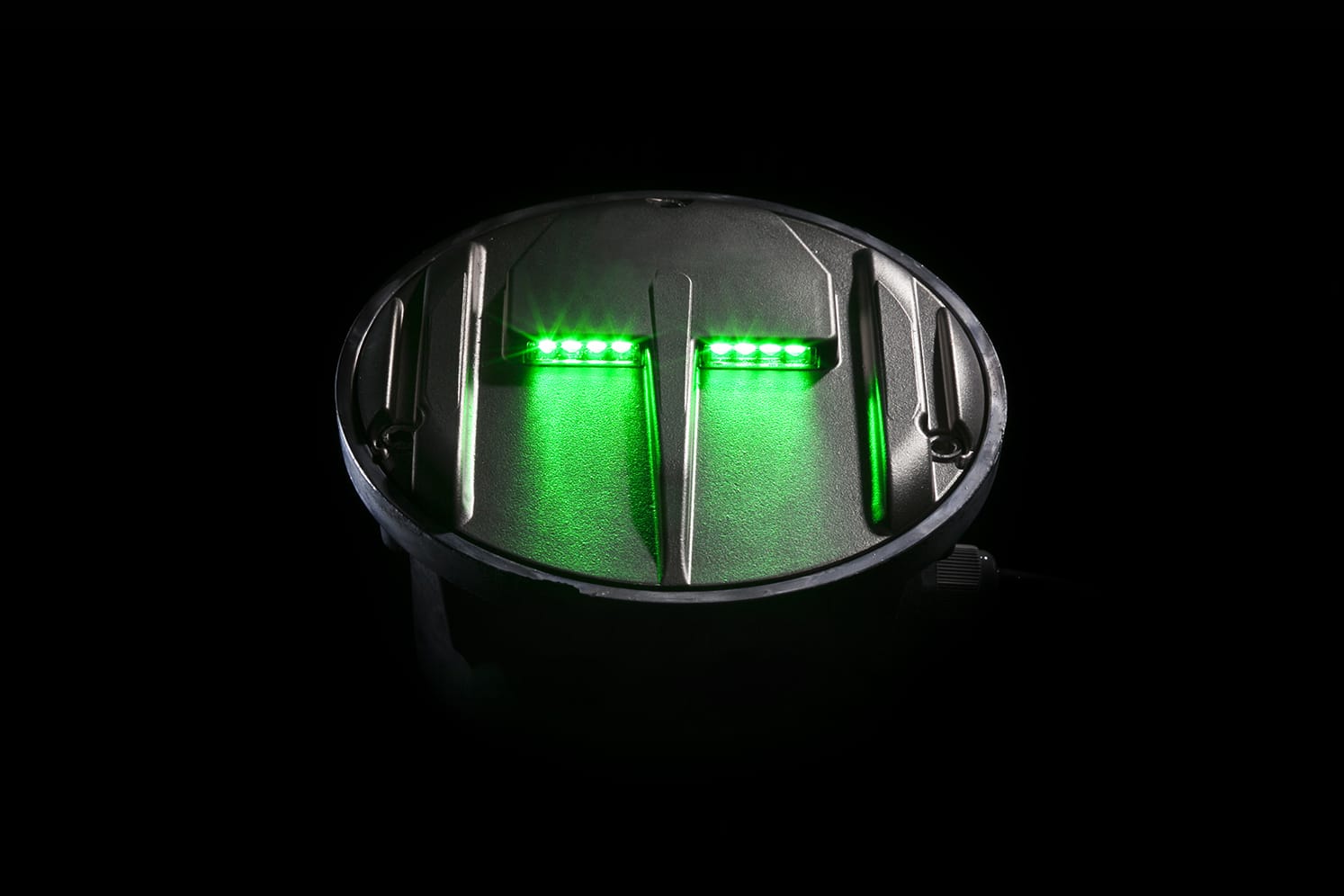

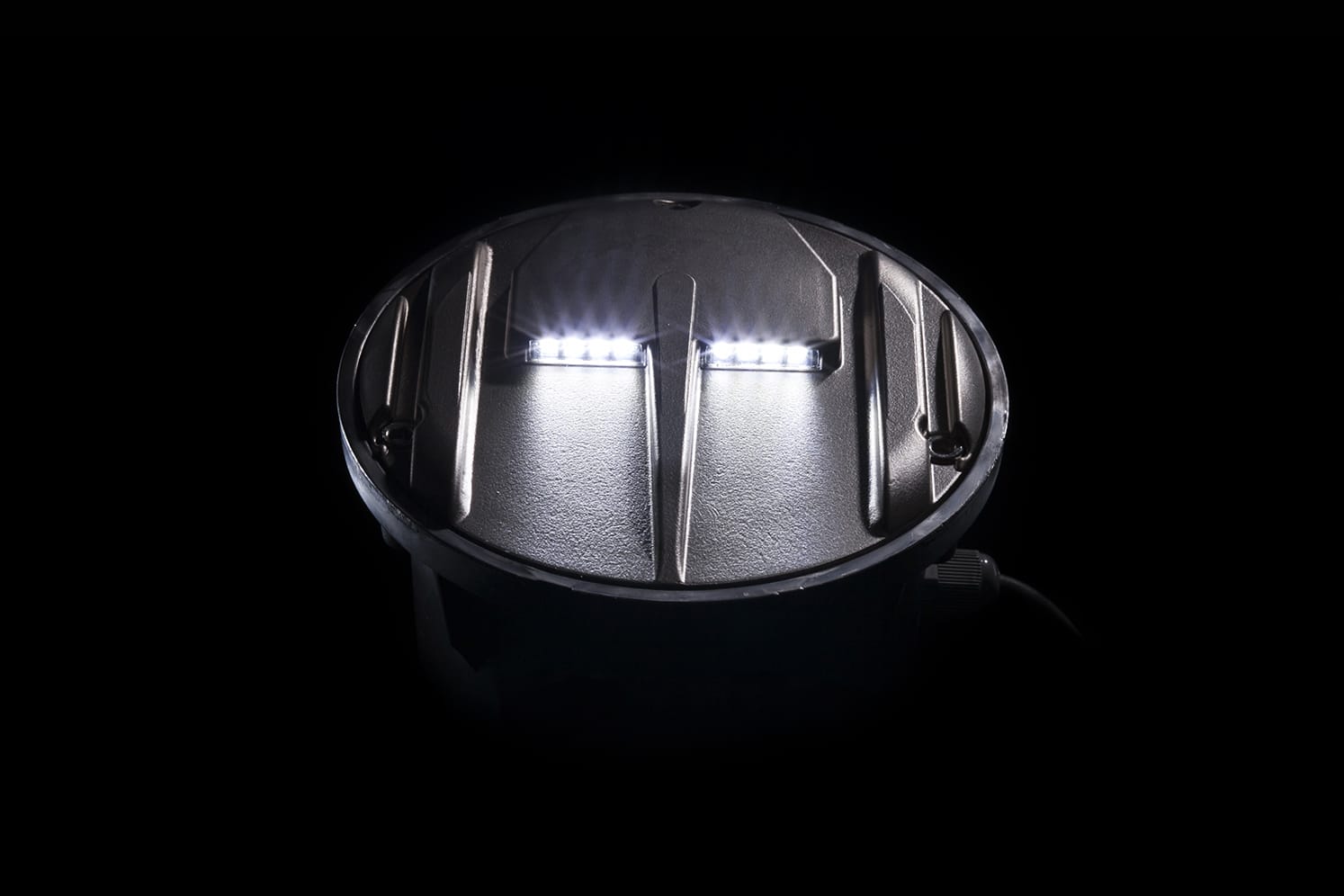

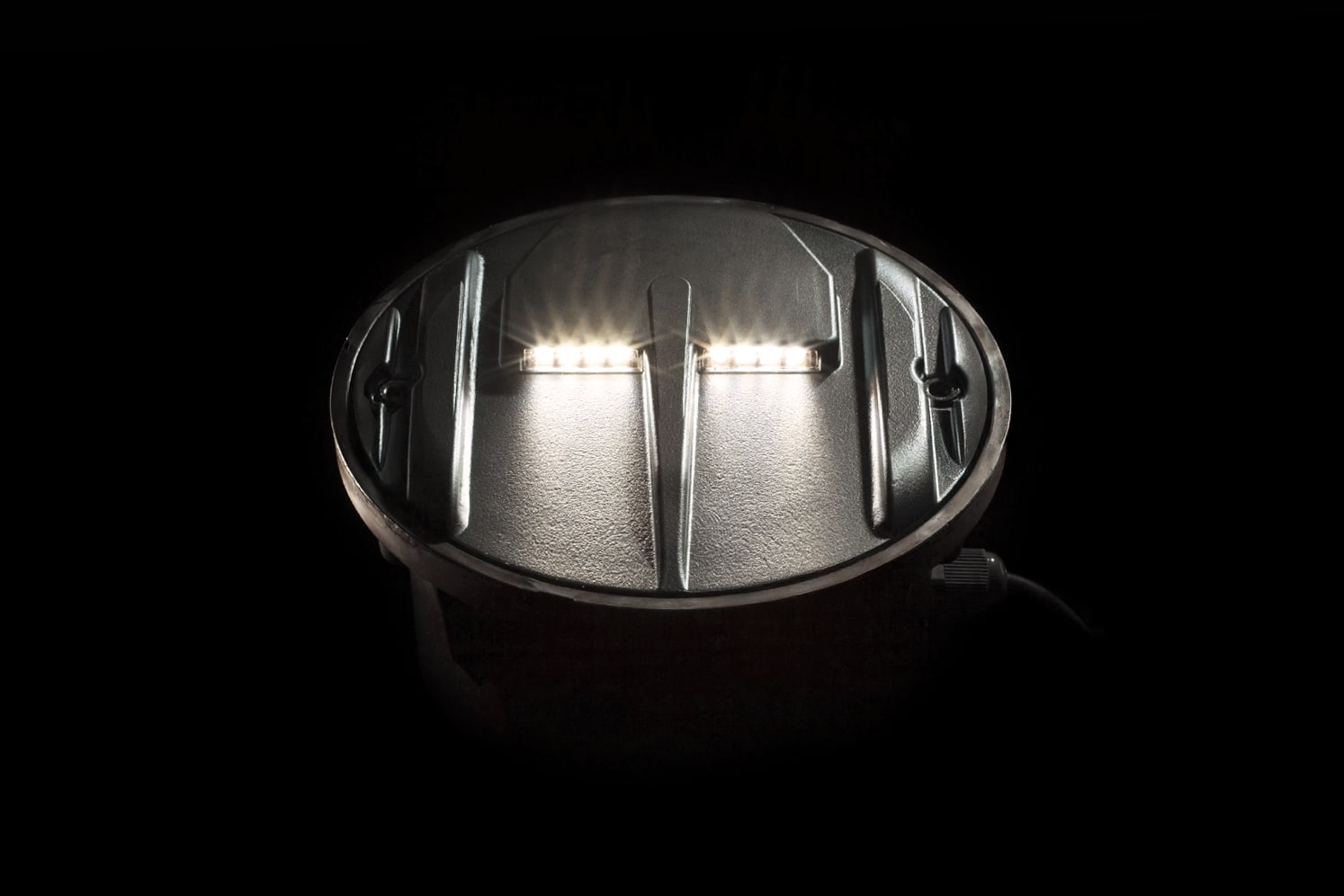

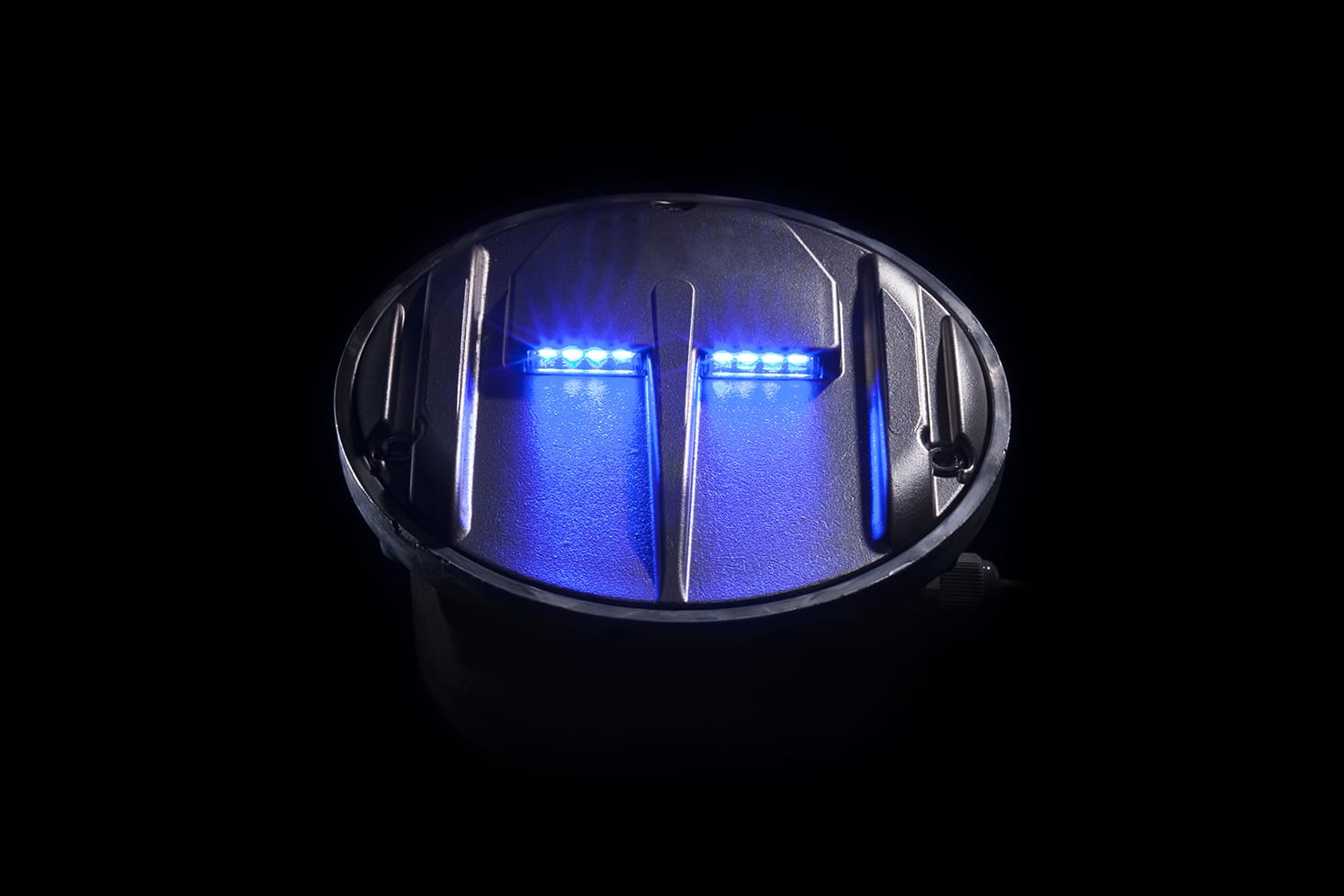

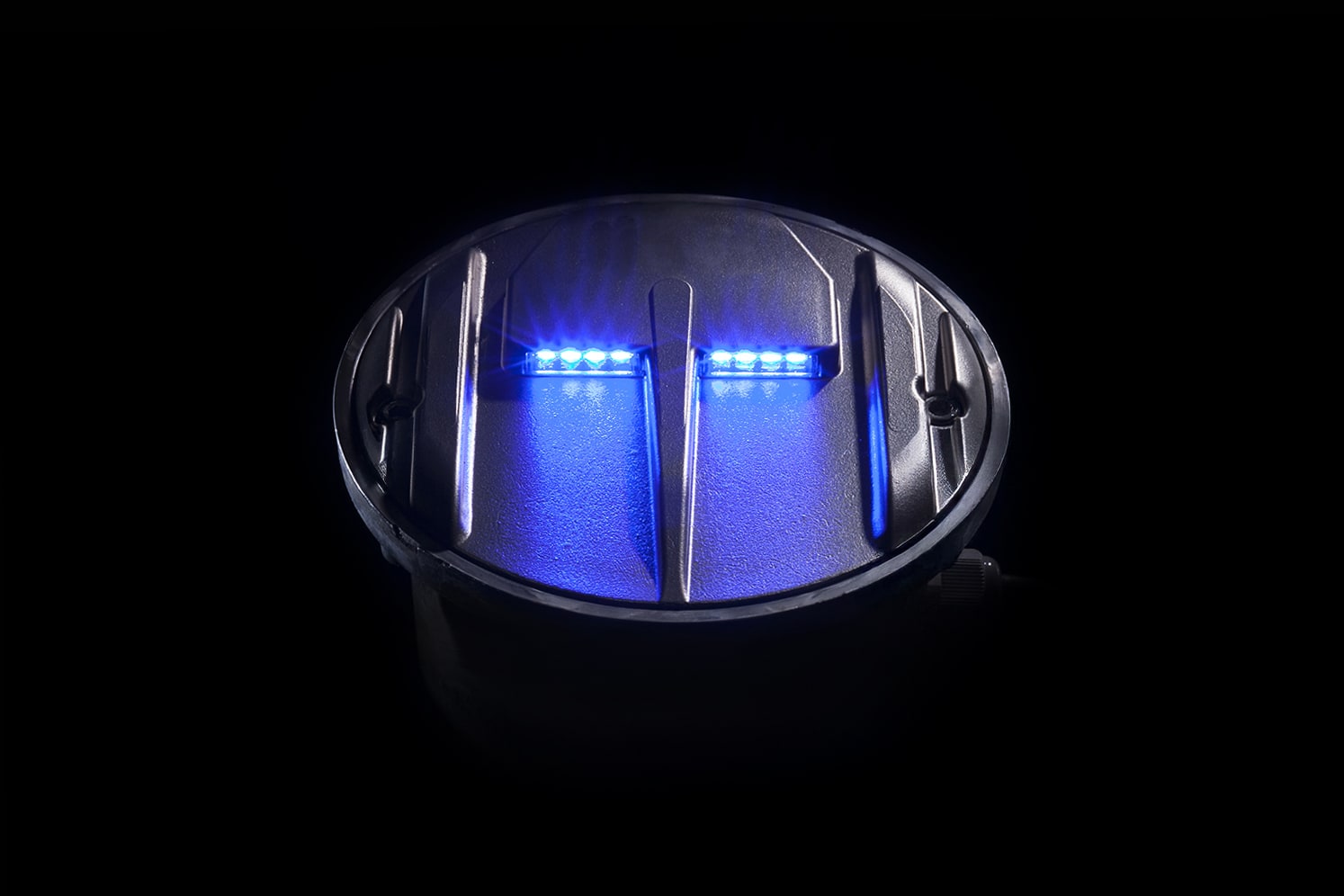

Coloris LED : blanc, bleu, vert, rouge, ambre.
1 – Repérer l’emplacement des plots.
2 – Faire un carottage circulaire de 168 mm de diamètre et de 150 mm de profondeur.
3 – Creuser entre les trous une tranchée de minimum 25 mm de largeur et de 70 mm de profondeur.
4 – Nettoyer, sécher les trous et la tranchée afin d’enlever toutes les poussières et traces d’humidité qui réduiraient l’efficacité de la colle (suivre les instructions de la colle utilisée).
5 – Verser la colle de scellement adéquate dans les trous, puis insérer les plots pré-câblés dans la colle. Utiliser un maillet pour arriver au niveau de sol arasant. Veiller à l’orientation des LED et au parallélisme par rapport au sol. Nettoyer immédiatement les résidus de colle à l’aide d’un chiffon propre et sec. Nous recommandons la colle époxydique bicomposante SIKADUR 30.
6 – Maintenir un poids sur le plot et laisser durcir la colle (se référer au mode d’emploi de la colle pour respecter le temps de prise nécessaire).
IMPORTANT : Veiller à ne pas plier le câble à la sortie du presse-étoupe. Protéger les câbles dans un fourreau. Le non respect des consignes ci-dessus est susceptible de suspendre l’application de la garantie.
Durée de vie et garantie
Durée de vie supérieure à 10 ans en fonctionnement 24h/24.
Garantie 2 ans*
Maintenance par le capot amovible.
* La garantie s’applique en cas d’arrêt définitif du système lumineux dans le cadre d’une utilisation normale et d’une installation conforme à nos recommandations. Elle consiste à remplacer l’élément défaillant par un article identique ou équivalent, sous condition de retour chez ECO-INNOV pour analyse. Les frais d’intervention sur site ne sont pas inclus. Les dégâts mécaniques ne sont pas couverts.
