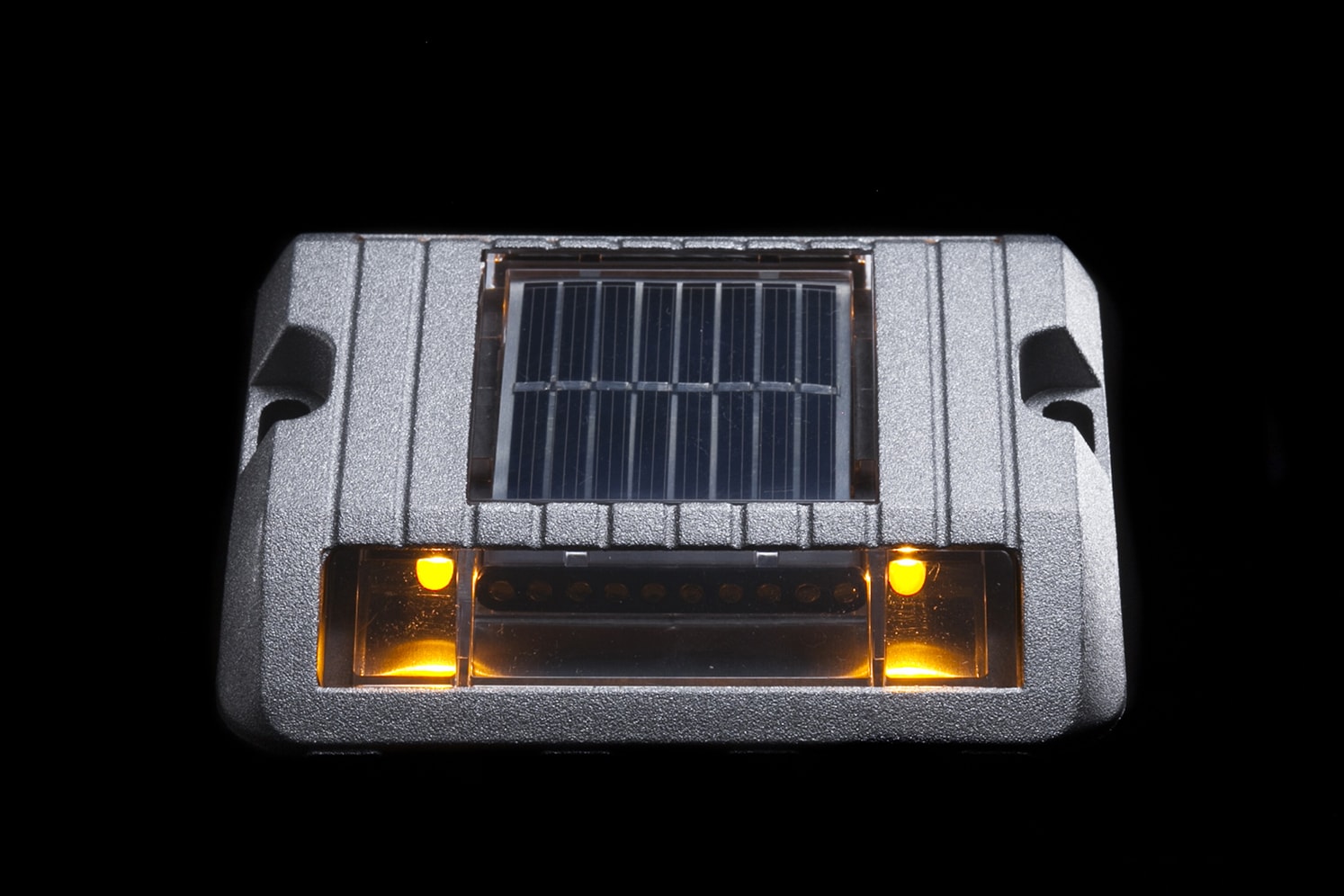

Balise solaire de sécurité hors sol

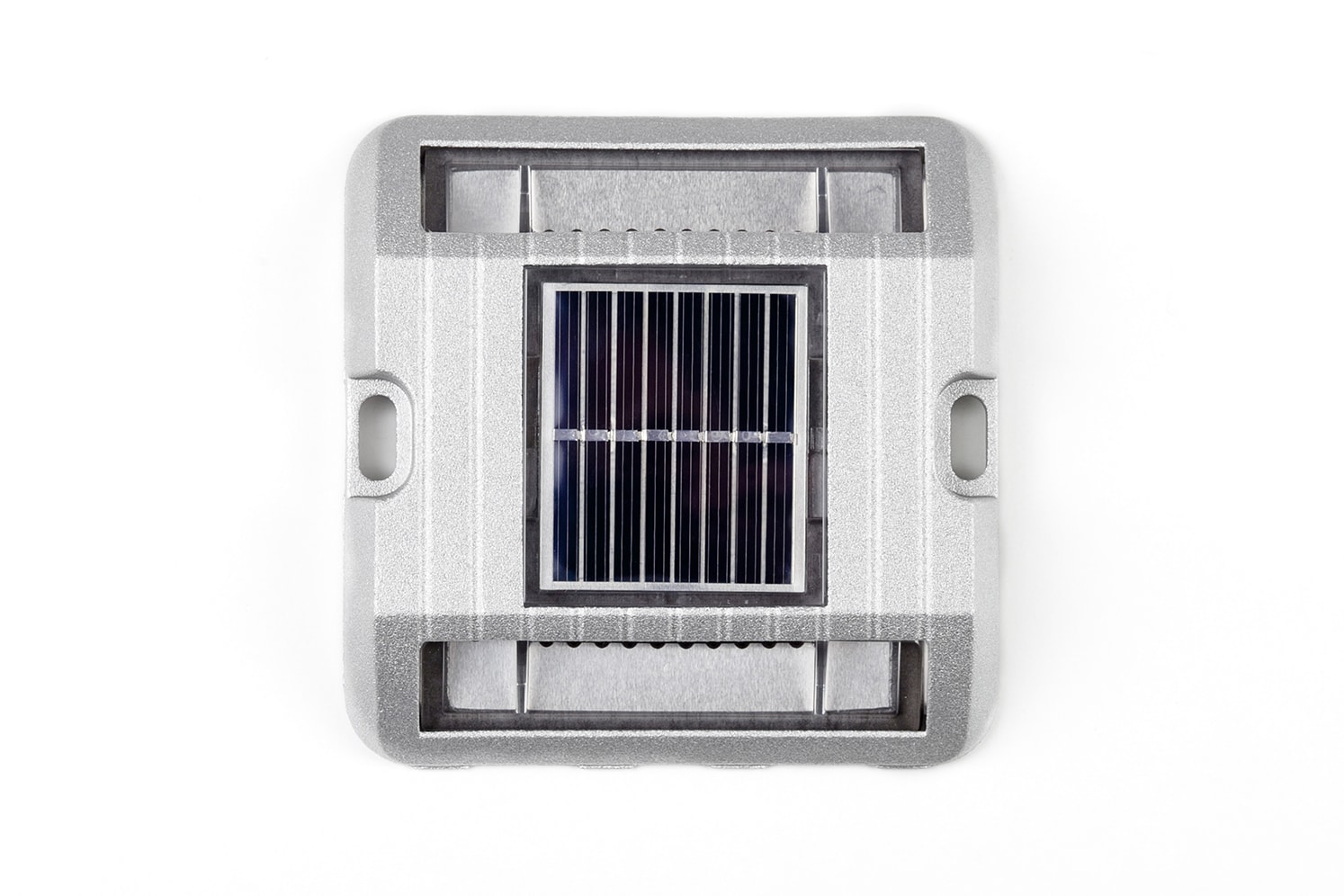

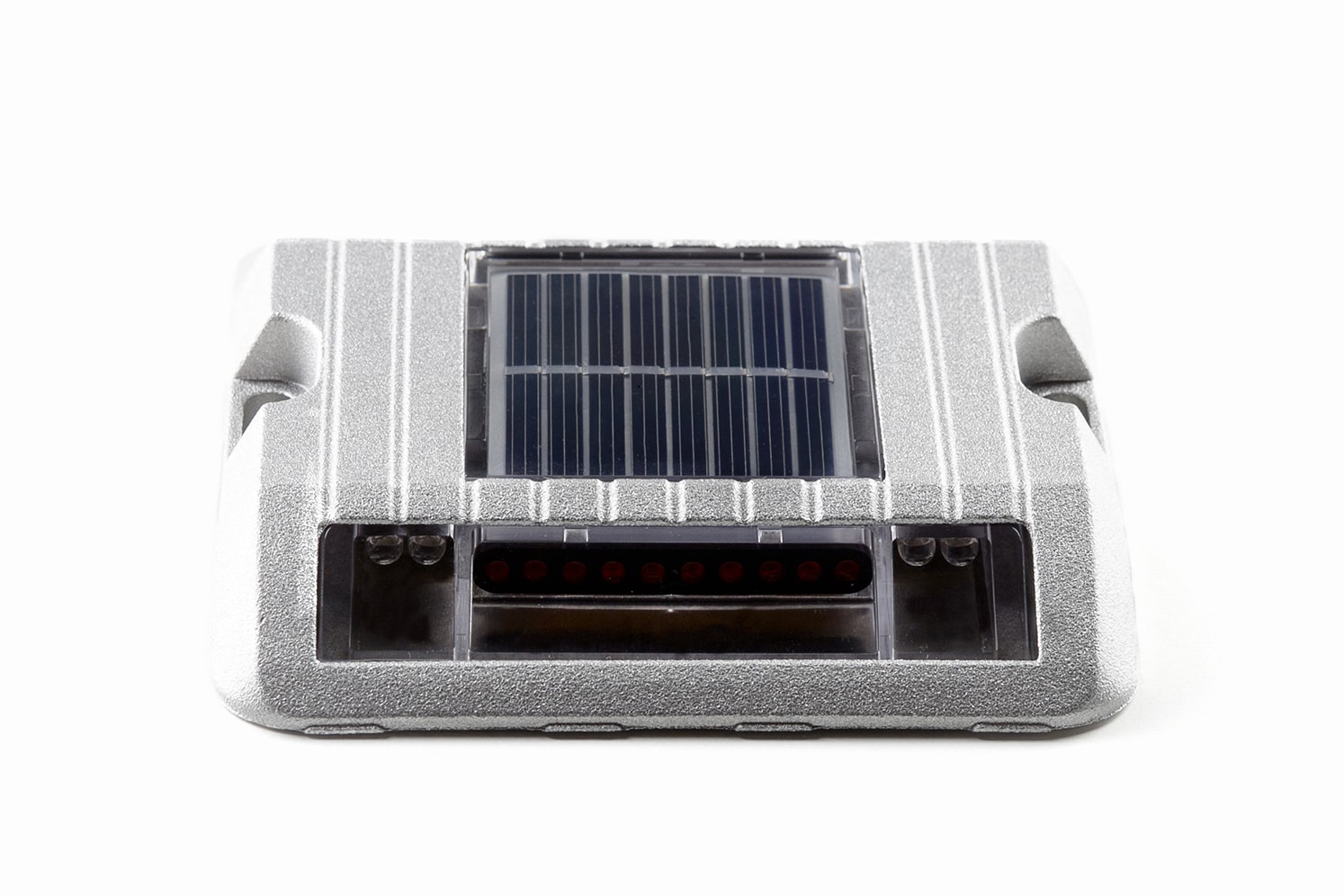

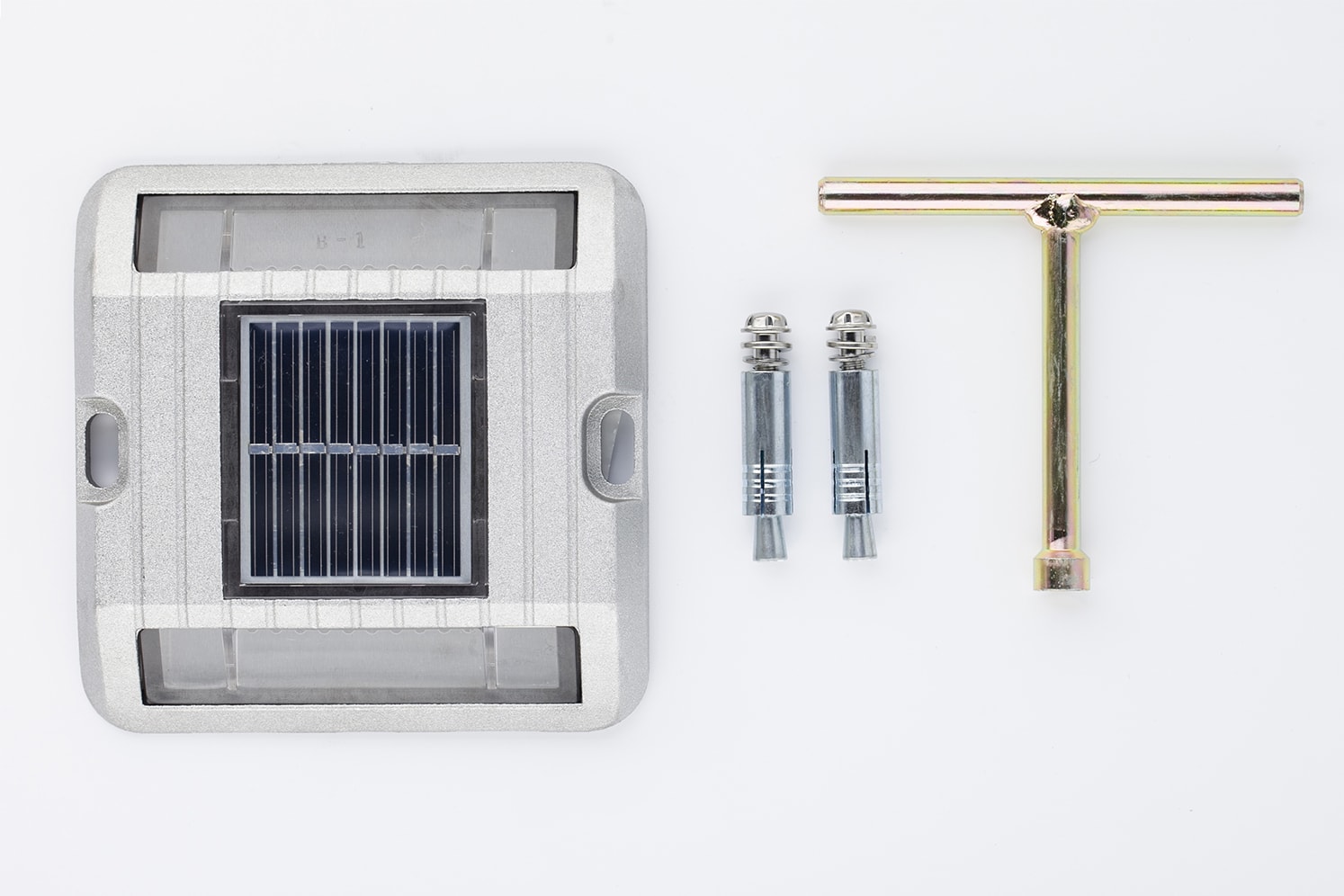

Balise de surface carrée ECO-118, utilisée pour marquer les bordures infranchissables des giratoires, îlots, chicanes. Simple et rapide à installer par collage et vissage sur son support (2 chevilles d’ancrage fournies). Saillie de 20 mm, inadaptée sur chaussée.
Applications
Résistance
Standards
Couleurs LED
Balisage
2 LED, 4 LED, Clignotant, Rasant
Recyclage
Certifications
CARACTÉRISTIQUES TECHNIQUES
Dimensions et poids
118 mm x 118 mm x 20 mm.
Saillie hors chaussée : 20 mm.
Poids : environ 500 g.
Matériaux
Polycarbonate / Aluminium / Réflecteur équipé de billes de verre.
Recyclage pris en charge par ECOSYSTEM.
Stockage de l’énergie
Accumulateur Ni-Mh.
Températures d’utilisation
-30°C à +85°C
Indices de protection
IP 68 (étanchéité).
IK 10 (résistance à l’impact).
Ne convient pas au balisage sur chaussée circulée.
CARACTÉRISTIQUES LUMINEUSES
Balisage unidirectionnel 2 ou 4 LED ou bidirectionnel 2×2 LED.
Mode clignotant 4Hz (4 flashs par seconde) ±10%.

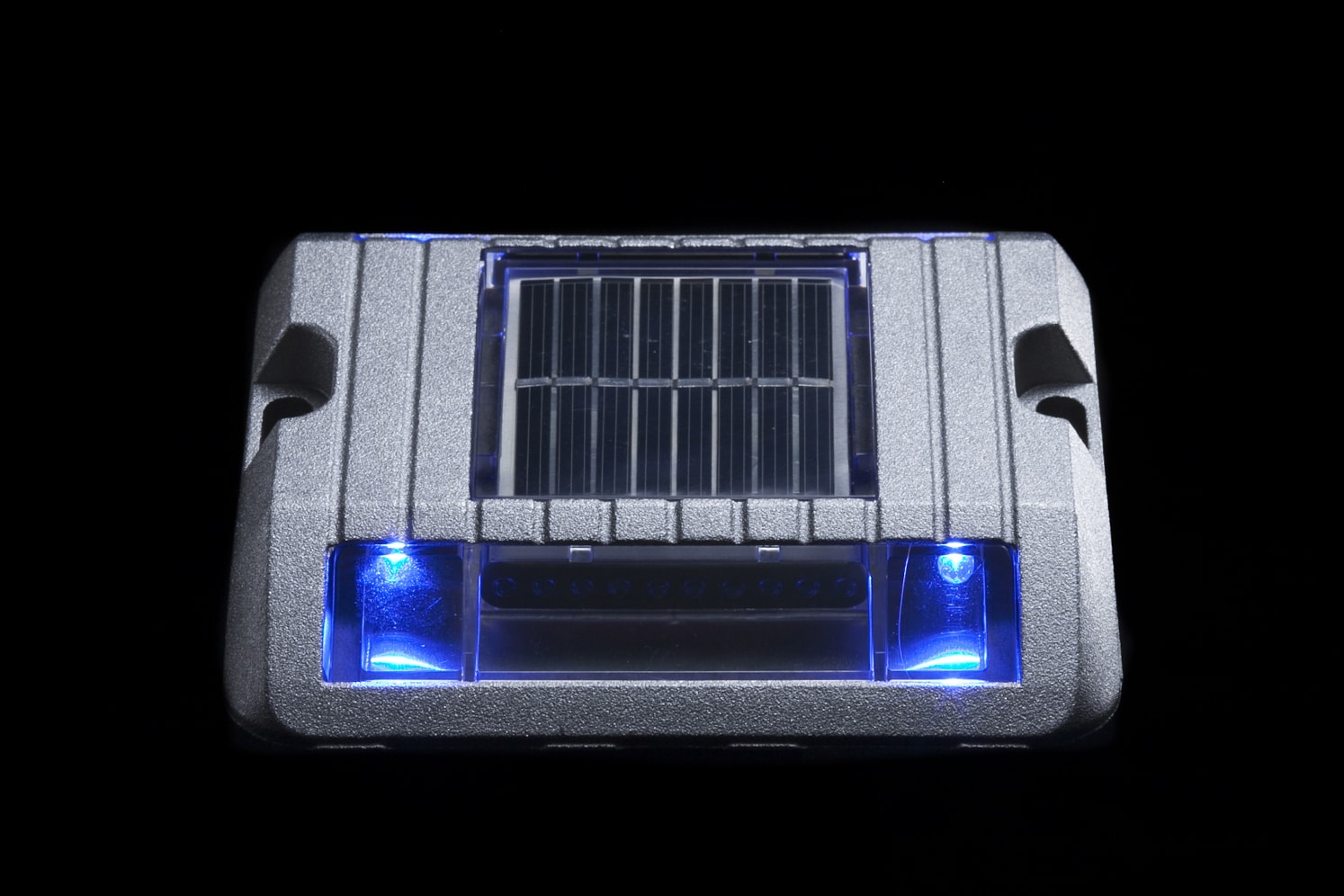

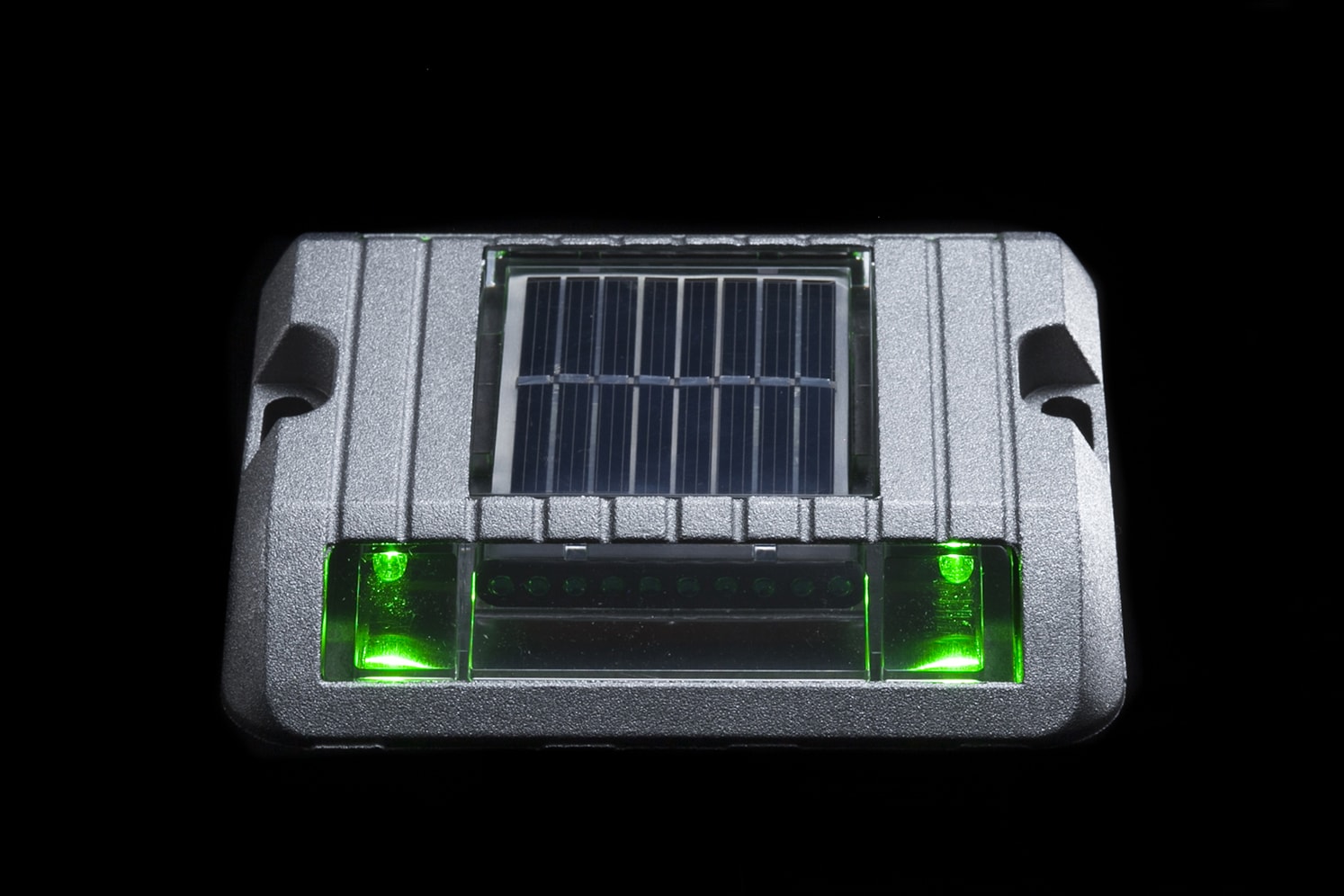

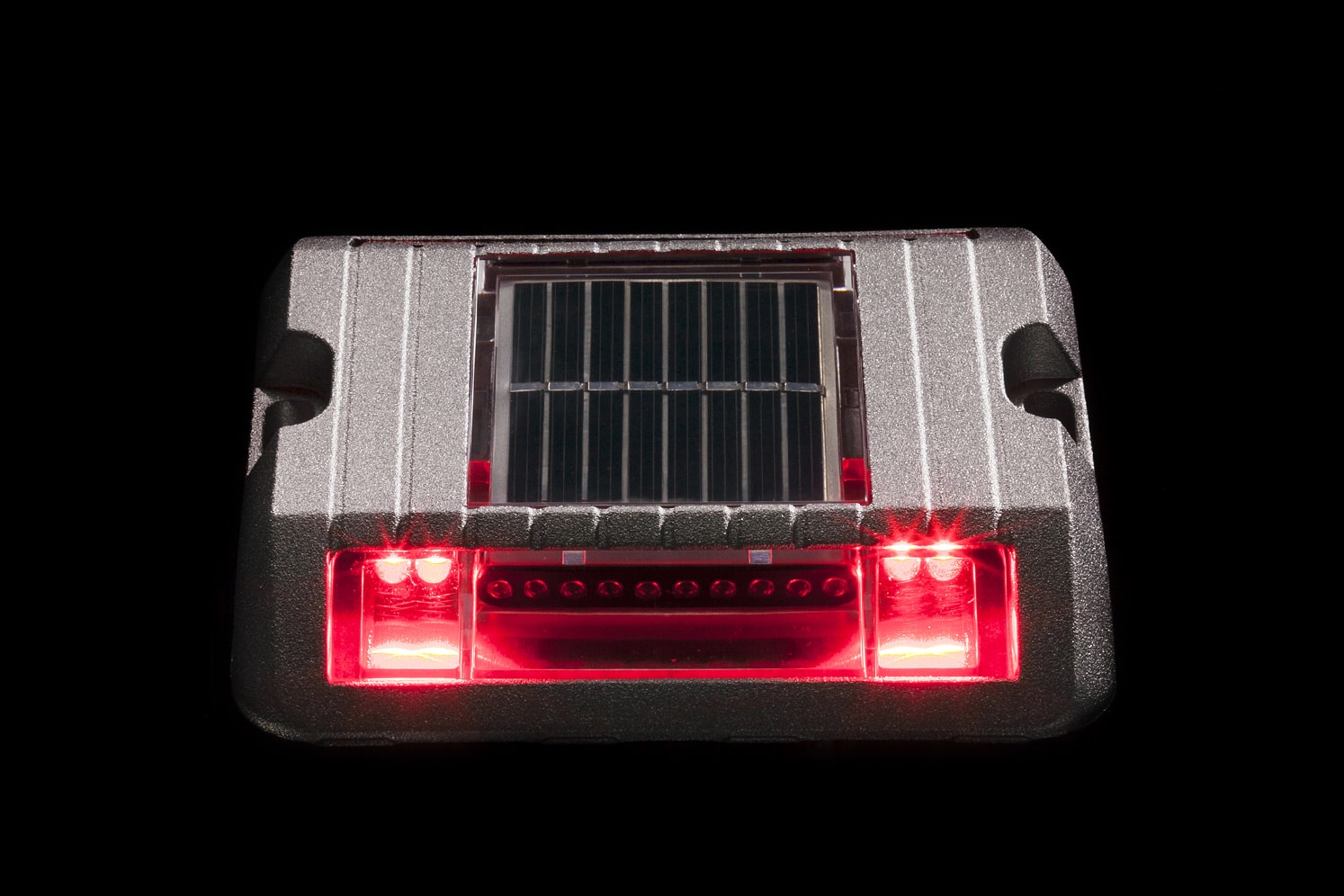

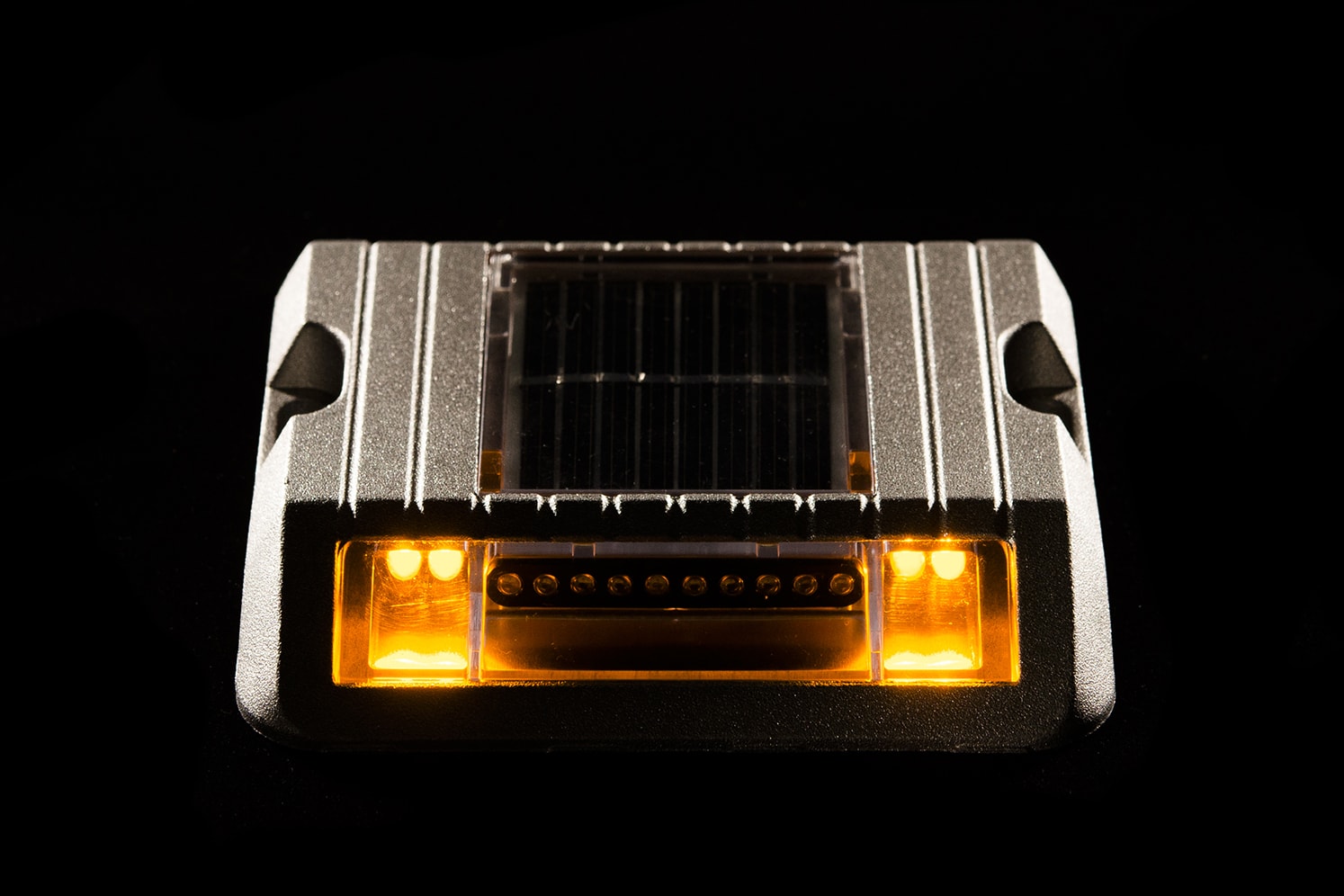

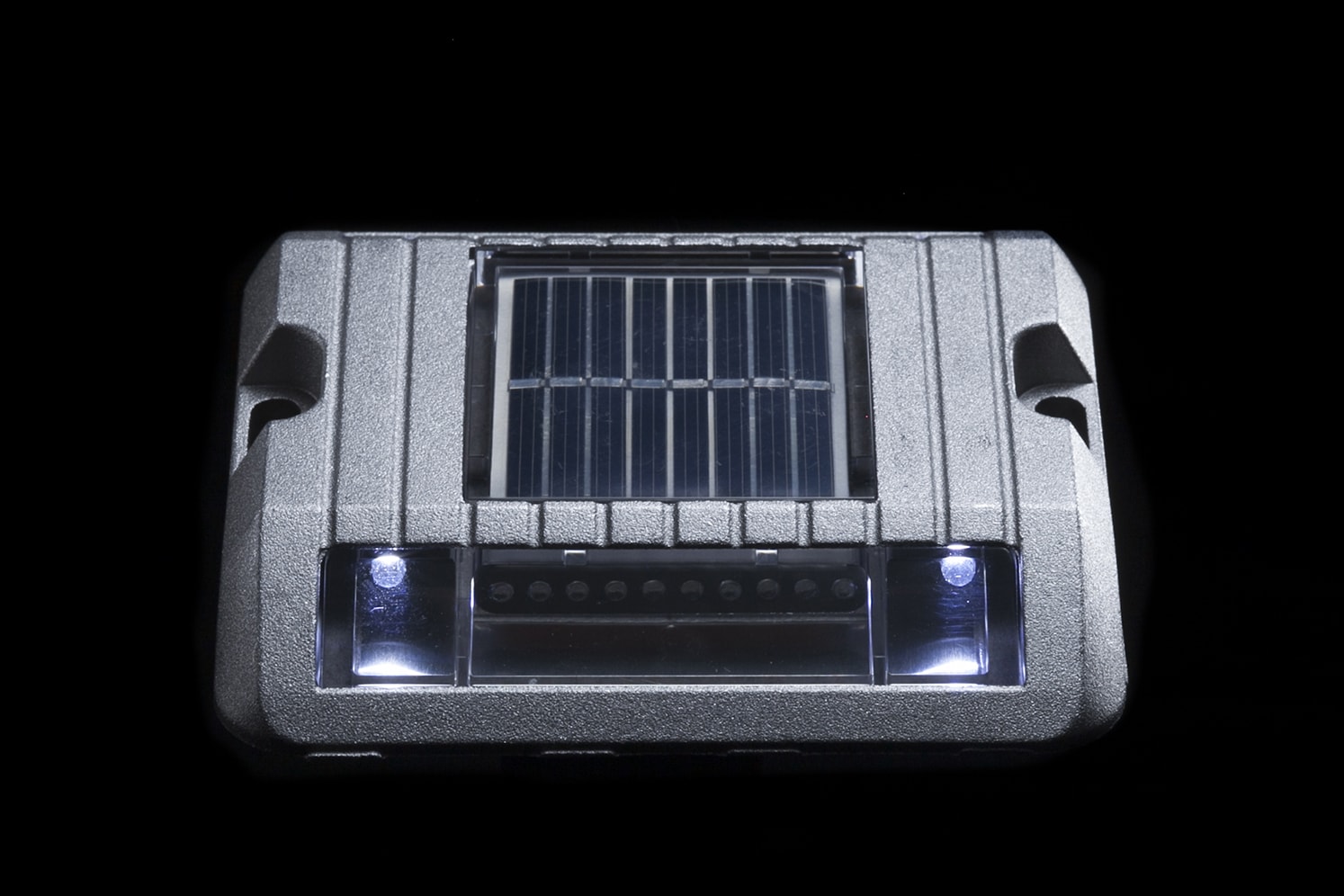

Coloris LED : blanc, bleu, vert, rouge, ambre.
Réflecteur central (système passif rétro-réfléchissant) qui assure une visibilité supplémentaire aux usagers.
1 – Après avoir repéré l’emplacement du plot et des vis, percer le support (Ø 11 mm, profondeur 33 mm) en respectant un entraxe de 106 mm entre les 2 vis.
2 – Brosser, puis nettoyer soigneusement les trous, le support et la partie inférieure du plot à l’aide d’un dégraissant (Sika Aktivator 205 ou équivalent) afin d’enlever toutes les poussières et traces d’humidité. Ensuite, insérer la partie inférieure des vis de fixation dans les trous à l’aide d’un marteau.
3 – Retirer l’aimant sous le plot et vérifier le bon fonctionnement des leds en masquant complètement le module solaire (afin de simuler la nuit). Appliquer environ 3 mm de colle époxy bicomposante (Sikadur 30 ou équivalent) sur toute la surface inférieure du plot. Positionner ensuite le plot sur le support en veillant bien à l’orientation des leds. Visser la partie supérieure des vis dans leur embase à l’aide de la clé fournie.
4 – Laisser sécher la colle (se référer au mode d’emploi de la colle pour respecter le temps de prise nécessaire). La colle doit épouser toute la surface inférieure du plot sur une épaisseur de 3 mm. Nettoyer les résidus de colle autour du plot.
5 – Le plot est désormais installé correctement.
Remarque : tout le long de ces opérations, veiller à garder propre et à protéger le module solaire et les leds.
Le non respect de ces consignes est susceptible de suspendre l’application de la garantie.
Durée de vie et garantie
Durée de vie moyenne supérieure à 5 ans
Garantie 2 ans*
* La garantie s’applique en cas d’arrêt définitif du système lumineux autonome dans le cadre d’une utilisation normale et d’une installation conforme à nos recommandations. Elle consiste à remplacer l’élément défaillant par un article identique ou équivalent, sous condition de retour chez ECO-INNOV pour analyse. Les frais d’intervention sur site ne sont pas inclus. Les dégâts mécaniques ne sont pas couverts.
Il est recommandé d’installer nos équipements solaires sur des sites bénéficiant d’une bonne exposition lumineuse pour un fonctionnement optimal.
